Анемометр

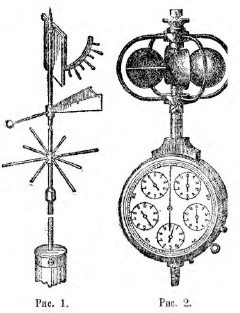

Анемометр, метеорологический инструмент, служащий для определения силы или скорости ветра. Определение производится или по числу оборотов, которое делает в определенное время маленький снаряд, устроенный по типу ветряных мельниц, или по высоте поднятия, которое совершает вследствие давления ветра из вертикального направления маятник, или, наконец, на основании разницы в уровнях жидкости в U-образно изогнутой трубке, у которой одно, горизонтально искривленное, колено направлено против ветра. Аппарат первого рода употребляется преимущественно для того, чтобы определить силу воздушной тяги в рудниках и при вентиляции. На метеорологических станциях второго разряда больше всего распространен флюгер Вильда (рис. 1), принятый и на русских станциях. Существенную часть инструмента составляет железная трубка с конической стальной шляпкой вверху, которая легко вращается вокруг стальной шпильки, пропущенной внутри железной трубки до самой шляпки. На нижнем конце трубки прикреплен флюгер, состоящий из двух железных пластинок, которые образуют между собой угол в 20°. На верхнем конце трубки укреплен указатель силы ветра; он состоит из железной рамы с дугой, снабженной несколькими штифтами, и из железной доски, которая прикреплена на конических винтах к железному горизонтальному пруту и поэтому может свободно качаться. По поднятию доски, которое можно отмечать на дуге, судят о силе ветра. Наиболее точным считают анемометр Робинзона (рис. 2), принятый большей частью, на станциях первого разряда. Он основан на том принципе, что ветер сильнее действует на вогнутую поверхность, чем на выпуклую, и при указанном на рисунке расположении анемометр будет всегда вращаться в одну сторону, следовательно, его не надо ориентировать. Для определения числа оборотов под анемометром устроен счетчик, состоящий из бесконечного винта, приводящего в движение целую систему зубчатых колес. Число оборотов анемометра почти пропорционально скорости ветра, причем пространство, пройденное ветром в течение известного времени, приблизительно втрое более пути, описанного в течение этого же времени центром каждой из чашек. Для отсчитывания пути, пройденного ветром в произвольное время, вместо описанного счетчика предпочитают употреблять самопищущие анемометры или анемографы. В анемографе Брузотти к анемометру Робинзона присоединен флюгер, и одновременно записываются на бумажной поверхности цилиндра, приводимого в действие часовым механизмом, направление ветра, продолжительность его в данном направлении и сила.

М. Н.
