Блок (механизм)

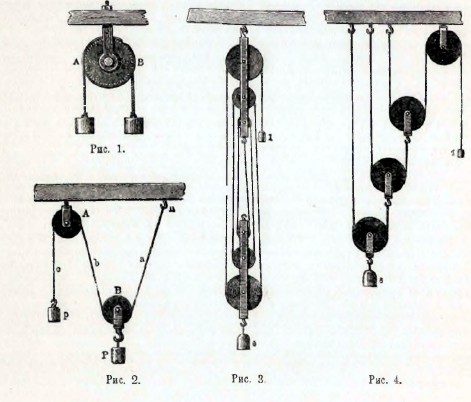

Блок, простая машина, состоящая из деревянного или металлического диска, имеющего по окружности желоб для веревки, цепи или ремня. В неподвижном блоке, служащем для поднятия небольших грузов, диск вращается на неподвижной оси (рис. 1); если пренебречь жесткостью веревки и трением, то условием равновесия блока будет равенство веса груза, привешенного к одному концу веревки, и силы, действующей на другой конец ее. Таким образом, в неподвижном блоке достигается не выигрыш в силе, а только изменение ее направления.

Наоборот, подвижным блоком, к которому обыкновенно присоединяется неподвижный (рис. 2), можно увеличить силу за счет пути. Соотношение сил бывает различно, в зависимости от наклона веревок: если они параллельны, то для поднятия известного груза требуется сила вдвое меньшая (причем не принимается во внимание вес блока, трение и жесткость веревок).

Так называемые полиспасты, употребляющиеся для подъема больших грузов, представляют соединение нескольких подвижных и неподвижных блоков. В полиспасте обыкновенном или 1-го рода (рис. 3) два или несколько блоков укреплены в одной общей коробке, и две такие коробки соединены одной веревкой, последовательно проходящей по всем блокам; верхняя коробка привешена к неподвижной точке, к нижней коробке подвешивается груз. Чтобы силой, приложенной к свободному концу веревки, удерживать машину в равновесии, отношение этой силы к весу груза должно равняться 1/n, где n - число блоков.

Еще выгоднее полиспаст 2-го рода (рис. 4), где движущая сила, при n подвижных блоках, составляет только ¹/_2n часть веса груза.

Дифференциальный блок состоит из двух вместе соединенных неподвижных блоков, имеющих общую ось, одного подвижного блока и бесконечной цепи. Радиусы R и r неподвижных блоков (рис. 5) должны несколько разниться друг от друга. Во избежание скольжения цепи, желобки блока снабжены выступами, попадающими в звенья цепи. Работающая сила прикладывается к какой-нибудь точке цепи там, где она сходит с большего неподвижного блока. Отношение работающей силы к весу подымаемого груза в идеальном случае равно ^(R-r)/_2R. Выбирая соответствующим образом R и r, легко достигнуть того, чтобы груз удерживался на любой высоте одним трением в машине.

А. Б.
