Болт

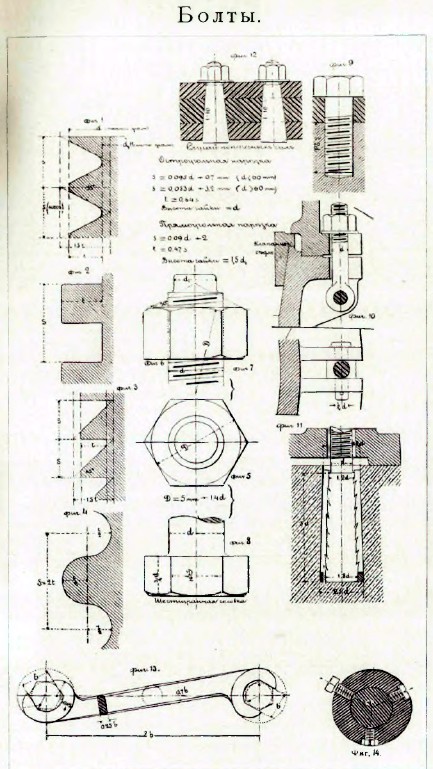

Болт, деталь, служащая для скрепления нескольких частей между собой. Болт  представляет цилиндрический стержень (фиг. 7), на одном конце имеется головка (шестигранной, фиг. 8, квадратной, круглой и другой формы), на другом сделана винтовая нарезка, на которую навинчивается гайка (фиг. 6); между головкой и гайкой и зажимаются скрепляемые части. Нарезка делается различной формы: треугольная (фиг. 1), прямоугольная (фиг. 2), трапециевидная (фиг. 3) и круглая (фиг. 4) . Для нарезки и других частей винта установлены нормальные размеры по английской шкале Витворта (приведены на чертеже), американской Селлерса и европейской метрической. Иногда болт гайки не имеет, а гайкой служит одна из скрепляемых частей (фиг. 9). Если желают скрепляемые части быстро разъединять, то болт делается с шалнерной головкой (фиг. 10); тогда нужно только слегка отвернуть гайку и затем болт можно откинуть в сторону. Если болт нужно закреплять в стене или в фундаменте (фундаментный болт), то головке придают форму фигуры 11. Такая головка вставляется в углубление и заливается цементом или серой. При скреплении частей, которые не должны скользить друг относительно друга, применяются пригонные болты, с коническими стержнями (фиг. 12). Для завинчивания и отвинчивания гаек применяются гаечные ключи (фиг. 13). Если болт не имеет головки, а одним концом ввинчивается в скрепленную деталь и на другом конце имеет гайку, то такой болт называется шпилькой. Так как болты главным образом, подвергаются растягивающим усилиям, то их в большинстве приготовляют из железа и стали, которые хорошо сопротивляются этим усилиям. Иногда болт приготовляют из чугуна и другого металла. Приготовленный железный болт производится отковкой вручную или на специальных ковочных машинах, и затем нарезка делается на болторезных станках или вручную особым инструментом (клупом). Чтобы гайка не отвинчивалась, она закрепляется особыми гаечными замками, наиболее простой — контр-гайка, т. е. вторая гайка, навинчиваемая поверх первой. Иногда болтом закрепляют деталь, нажимая на нее своим концом, или торцом; в таком случае они называются установительными болтами (фиг. 14). На той же фигуре показаны различные головки, которые могут завинчиваться не ключом, а отверткой. См. также анкерные болты.

А. Гавриленко.
