Пулемет

Пулемет, представляет собой такое оружие, из которого автоматически можно производить столь быструю стрельбу, что оно как бы «мечет» пули, летящие друг за другом. Подобная автоматическая стрельба достигается тем, что все действия механизма, необходимые для заряжания, производства выстрела, выбрасывания стреляной гильзы и нового заряжания, выполняются механизмом пулемета за счет части энергии пороховых газов, расходующейся при выстреле на отдачу. С этой целью механизм пулемета устраивается так, что при отдаче двигающиеся части его сжимают назначаемую для того возвратную пружину, в которой накопляется, таким образом, некоторый запас энергии; а когда явление выстрела закончится, — пружина разжимается и приводит в движение части механизма для заряжания, закрывания замка и производства нового выстрела.

В современных системах пулемета при условии полной исправности и чистоты их частей и патронов, скорость стрельбы достигает 600 выстрелов в минуту; правильнее сказать — частота стрельбы — 10 выстрелов в секунду, так как практически средняя скорость длительной стрельбы бывает обыкновенно меньше 600: помимо неизбежных задержек, происходящих вследствие целого ряда неустранимых причин, по преимуществу вследствие малейших неисправностей в патронах, и при нормальном действии пулеметный огонь обычно ведется с перерывами, вспышками, часто весьма непродолжительными. Некоторые виды современного огневого боя, длительность которых измеряется секундами (воздушный, танковый), породили необходимость дальнейшего увеличения частоты стрельбы; однако, для современных калибров пулемета есть естественный предел частоты (около 15 выстрелов в секунду), за которым по многим причинам на исправное действие пулемета рассчитывать нельзя; например, — при слишком быстром извлечении стреляных гильз из патронника, вследствие их инерции и трения о стенки оружия, у них отрываются шляпки. Эти обстоятельства привели к системе спаренных (сдвоенных) пулеметов, действующих одновременно, общая частота стрельбы которых достигает 20 выстрелов в секунду (и выше). В пулеметах, устанавливаемых на самолетах для стрельбы через пропеллер, частота стрельбы регулируется особым приводом от двигателя самолета так, чтобы выстрелы следовали в те моменты, когда перед дулом пулемета находится промежуток между лопастями пропеллера.

По принципам устройства механизма и его деталей системы современных пулеметов весьма многочисленны и разнообразны; однако, в этом отношении их можно подразделить, главным образом, на пулеметы с неподвижным стволом и с подвижным.

В первых при выстреле давлением пороховых газов отодвигается назад затвор, сжимающий при этом возвратную пружину, энергией которой и выполняются затем все дальнейшие действия; во вторых первоначально весь ствол с закрытым затвором отодвигается назад действием отдачи, также сжимая пружину, и, через посредство шарнирного приспособления затвор открывается уже только тогда, когда пуля вылетела из канала ствола.

Осуществление конструкции пулеметов с неподвижным стволом, говоря вообще, проще, чем с подвижным; однако, приходится считаться с тем, что при открывании затвора до вылета пули можно опасаться разрыва извлекаемой пустой гильзы. Пулеметы с подвижным стволом этого недостатка не имеют, но зато конструкция их неизбежно сложнее. В последнее время технике удалось осуществить системы пулеметов с неподвижным стволом весьма совершенной конструкции. Дальнейшее усовершенствование ныне идет по пути возможного уменьшения частей механизма, упрощения его сборки и разборки, обращения с ним и уменьшения общего веса пулемета.

Питание патронами производится или из лент с гнездами, в которые предварительно вставляются патроны, или из особых магазинов, — тонкостенных металлических коробок разного устройства, прикрепляемых к пулемету, наполняемых патронами. Лента автоматически протягивается через боковые отверстия, имеющиеся в коробке пулемета; автоматическим порядком производится и питание из магазинов.

Вследствие частой стрельбы ствол пулемета довольно быстро нагревается настолько, что без принятия каких-либо мер к его охлаждению дальнейшая стрельба оказалась бы невозможной. Охлаждение ствола производится водой или воздухом, или же пулемет устраивается так, чтобы нагревшийся ствол можно было быстро заменить другим. При водяном охлаждении ствол помещается в прикрепленный к пулемету резервуар с водой, к которой в зимнее время прибавляется глицерин или спирт, что препятствует ее замерзанию. Охлаждение воздухом достигается главным образом тем, что наружная поверхность ствола для большего излучения теплоты снабжается ребрами, или применяется автоматическое продувание воздуха через канал после каждого выстрела. Тем не менее, при каждой системе охлаждения есть некоторый предел непрерывной стрельбе, при котором не только вода кипит ключом, но ствол пулемета все-таки нагревается так, что даже при кратковременном пребывании в его канале пули плавятся, и вместо стрельбы пулемет «плюет». Для пулемета с водяным охлаждением такой момент наступает тысяч после двух выстрелов, а для пулемета с воздушным, — в зависимости от совершенства их устройства, — много раньше (начиная от 150).

Для большей надежности направления выстрелов в цель и удобства стрельбы пулеметы устанавливаются на станки разнообразного устройства, начиная от простой сошки, которой подпирается дульная часть, и кончая специальным станком, имеющим вид небольшого лафета с колесами. Для действия с постоянных мест пулеметы ставятся на станках, прикрепляемых наглухо: к валу укрепления, борту корабля, к танку, к борту самолета или на турели. Колесные станки, применяемые в сухопутном бою, позволяют установить пулемет на желаемой высоте от земли, удобной для действия стрелка, сидя или лежа. На том же станке пулемет можно перевозить, тащить или толкать его перед собой (ползком).

Для наводки пулеметы снабжаются прицельными приспособлениями самого разнообразного устройства, начиная от прицела и мушки одинакового устройства с принятыми для винтовок и кончая сложными прицелами, иногда с оптическим оборудованием, ближе подходящими к прицелам артиллерийских орудий. Пулеметы, назначаемые для стрельбы по воздушным целям, для воздушного или танкового боя, снабжаются прицелами, специально приспособленными для этого вида стрельбы. Для разбрасывания пуль по фронту обстреливаемой цели (в стороны) и в глубину (в дальности) станки снабжаются особыми приспособлениями.

Для защиты стрелка от выстрелов противника пулеметы снабжаются небольшими стальными щитами, прикрепляемыми к станку.

На большие расстояния пулеметы вместе со станками и с запасом патронов перевозятся на специальных повозках, запрягаемых лошадьми, или на вьюках. Наша боевая практика эпохи гражданской войны выдвинула возку пулеметов (в коннице) на так называемых «тачанках» — легких обывательских тележках, на которых пулемет с запасом патронов не только перевозится, но и с которых может и стрелять.

Большее или меньшее совершенство пулемета в отношении системы охлаждения (водяное или воздушное), надежности направления огня (станок) и прикрытия стрелка (щит) естественно сказывается на его весе. Вес современных образцов колеблется в очень широких пределах от 4,4 (русский автомат инженера Федорова) и до 58 (французский — С.-Этьен) кг. В отношении веса, связанного с ним устройства и вытекающих из него качеств пулеметы подразделяются на станковые (иногда называемые тяжелыми) и ручные (называемые также легкими). Первые требуют для передвижения и обслуживания в бою нескольких человек, вторые же ближе подходят уже к типу автоматической винтовки, так как носятся и обслуживаются одним, много двумя людьми.

Требование надежного обеспечения пулемета патронами в бою заставляет иметь их того же калибра, какой имеет винтовка, состоящая на вооружении армии. Вот почему стрельба из пулемета, в общем, обладает теми же основными свойствами, что и ружейная. Но более устойчивое положение ствола при выстреле, по сравнению с положением винтовки, придает огню пулемета большую кучность боя и большую уверенность в направлении огня в намеченную цель, хотя бы и при тяжелой боевой обстановке. Сила пулемета в том, что большая часть работы человека по выполнению стрельбы, результаты которой находятся в такой большой зависимости от его психологического состояния в бою, заменена работой автоматической машины. Огонь одного станкового пулемета заменяет огонь 50 стрелков. Однако, очевидно, что пулеметы неспособны к продолжительному беспрерывному действию хотя бы уже вследствие того, что при этом их невозможно бы было напитать необходимым количеством патронов; неизбежны также задержки, происходящие от самых различных, трудноуловимых, причин. В виду этого обычно стремятся группировать пулеметы парами.

Идея оружия многократной стрельбы заложена в глубокой древности, когда ее первообраз был осуществлен в виде машин, метавших одновременно большое количество стрел (балисты). В первые века существования огнестрельного оружия было создано немало образцов артиллерийских орудий многократного огня (наши оргàны). Однако, до конца ХIХ века подобного рода оружие не имело существенного значения. Впервые серьезное внимание обратили на себя картечницы (митральезы), примененные французами во время войны 1870-71 годов, стрельба из которых производилась вращением рукоятки. Они не имели успеха, главным образом, вследствие их громоздкости и неправильного тактического использования — в виде отдельных батарей. Только с применением принципа использования энергии отдачи выстрела, приведшего к появлению самых разнообразных образцов повторительного автоматического оружия, пулеметное дело начинает развиваться. Одним из наилучших образцов является пулемет системы Максима, принятый ныне у нас и в большинстве иностранных армий. В конце минувшего столетия пулеметы впервые вводятся в полевые войска Англии; однако, отличное действие их в экспедициях против некультурных народностей еще не склоняет другие государства к их введению. У нас ведутся настойчивые опыты, и пулеметы вводятся на вооружение армии в виде отдельных пулеметных команд, которыми мы располагали в небольшом числе к началу русско-японской войны. Опыт последней ярко подчеркивает значение пулемета, почему, по мере средств, вся наша пехота и кавалерия снабжаются командами пулеметов (32 на дивизию), чему следуют и заграничные армии (от 8 до 24 на дивизию). Однако, первоначально пулемету все-таки отводилась сравнительно узкая роль действия: против целей большого значения, на небольшие дистанции, в решительные моменты боя, то есть преимущественно при обороне. Только мировая война вскрыла полностью крупное значение пулемета в пехотном и кавалерийском бою, однако не в виде только каких-либо самостоятельных боевых единиц, а в виде могущественного огневого средства, которое должно быть тесно слито с основными родами войск — пехотой и конницей. Пулемет получил большее значение не только при обороне, но и при наступлении, вытесняя прежний ружейный огонь. Это привело даже к изменению организации главных родов войск в их мелких подразделениях (рот и эскадронов), разделяемых ныне на группы, центром которых является пулемет. Изменились и боевые порядки пехоты и спешенной конницы, разбивающиеся ныне на пулеметные и стрелковые (не имеющие пулеметов) группы, располагающиеся на широком районе врозь, но поддерживающие друг друга издали, и при обороне, и при наступлении, надежным огнем пулеметов. К концу мировой войны число пулеметов на дивизию (станковых и легких) возросло до 684 (Франция) и даже до 1 000 (Америка).

Большой вес станковых пулеметов и затруднительность питания пулемета вообще в бою, под огнем противника, ограничивают применение более совершенных по качествам станковых пулеметов, наравне с которыми армии вооружены и менее совершенными — ручными. Первые назначаются по преимуществу для стрельбы на самые дальние дистанции (до 5 000 шагов), в промежутки между своими войсками, через их головы, с закрытых позиций; применение ручных более ограничено. Для борьбы с танками появились пулеметы крупного калибра (13 мм), стреляющие бронебойными пулями. Кроме того, принципы устройства пулеметного механизма начинают применяться к малокалиберным орудиям, назначаемым для борьбы с самолетами (40 мм орудие — П. Виккерса и др.), где скорость стрельбы (до 200 выстрелов в минуту) играет большую роль.

Есть основания предполагать, что в будущем автоматичность стрельбы будет распространена на все винтовки, причем минет надобность в применении пулеметов одинакового с ними калибра; с другой стороны — этот же принцип все в большей мере начинает применяться к артиллерийским орудиям малого калибра. (См. пушки, также XLVI, четырехлетняя война — техника в мировой войне), также см. приложение.

Литература очень обширна. Более крупные труды — «Пулеметное дело» Федорова, официальные наставления, «Основания стрельбы из ружей и пулеметов» Филатова, ГВИЗ. 1926.

Е. Смысловский.

3-линейный пулемет Максима

Действие пулемета.

Заряжание. При продевании ленты справа в окно приемника 10 первый патрон надавит на нижние пальцы 13, вследствие чего они опустятся и, когда патрон пройдет их, снова поднимутся, упрутся в патрон снизу, с правой стороны, и не позволят ленте выпасть обратно. Концы верхних пальцев 12 придутся над патроном,  левее его. Шляпка патрона упрется в зацеп боевой личинки 42, что задержит дальнейшее продвижение ленты влево.

При первом повороте рукоятки 26 назад, до отказа, соединенные шарнирно, мотыль 25 и шатун 24 поднимутся и отведут назад замок, причем ось мотыля, вращаясь вместе с барабаном, на который наматывается цепочка 30, растянет возвратную пружину 28. Боевая личинка 42, назначаемая для перенесения патронов из приемника в патронник, сначала скользит по верхним планкам короба своими рожками, а миновав их, направляемая дугами 18, под влиянием собственного веса, опустится.

Затем лента протягивается влево, причем верхние пальцы 12 ползуна пружинят по патрону, который при первоначальном продевании ленты удерживался нижними пальцами, и упрутся в него сверху, с правой стороны; одновременно нижние пальцы пружинят по следующему, второму патрону, поднявшись, упрутся в него и удержат ленту от выпадения. После этого первый крайний патрон окажется установленным шляпкой в окне приемника 10, между его выступами, вплотную к его левой стенке, чем дальнейшее движение ленты влево будет ограничено.

При первом опускании рукоятки возвратная пружина 28 сжимается, цепочка 30 сматывается с барабана, вращая его вместе с осью мотыля 25. Шатун 24 и мотыль 25 становятся в свое первоначальное положение, продвигая замок вперед, к обрезу ствола. При этом боевая личинка 42 поднимается коленчатыми рычагами и своими загибами захватывает за шляпку первого патрона, находящегося в приемнике. Когда боевая личинка дойдет до своего крайнего верхнего положения, шляпка патрона заскакивает в ее защелку 49, которая удержит патрон в боевой личинке.

При втором повороте рукоятки назад повторятся те же действия частей механизма, что и при первом, но замок, отойдя назад, вытащит загибами боевой личинки первый патрон из приемника, а когда боевая личинка с первым патроном опустится, — последний станет против патронника ствола. Возвратная пружина при этом снова будет растянута.

Лента протягивается вторично, причем вместо опустившегося вместе с боевой личинкой первого патрона в приемник будет втянут второй патрон и упрется в левую стенку приемника.

При втором опускании рукоятки возвратная пружина опять подаст замок вперед. Патрон, находящийся в боевой личинке, войдет в патронник ствола, боевая личинка подымется, скользя своими загибами по закраинам шляпки патрона. При этом он освободится из защелки личинки и остановится против имеющегося в ней отверстия для бойка ударника 21. В защелку из приемника попадет следующий очередной патрон.

Действие замка. При отходе замка назад трубка замочных рычагов 23, под действием шатуна 24, вращаясь на своей оси, давит на хвост лодыжки 20 и поднимает его; а лодыжка своей головкой отводит ударник 21 назад, сжимая боевую пружину 22. Своим боевым взводом лодыжка заскакивает за шептало верхнего спуска 19, упирается в него и тем удерживает ударник на боевом взводе. Трубка замочных рычагов продолжает подниматься и надавливать на хвост лодыжки, вследствие чего лодыжка еще больше оттягивает ударник назад настолько, что нижний предохранительный спуск 45 своим выступом заскакивает за предохранительный взвод на ударнике, причем боевой взвод лодыжки перестает упираться в шептало верхнего спуска. Но при движении замка вперед трубка замочных рычагов опускается нажимая на предохранительный спуск, и когда замок дойдет к обрезу ствола, предохранительный спуск будет выведен из-за выступа ударника. Ударник продвинется несколько вперед, повернет немного лодыжку, вследствие этого боевой взвод лодыжки упрется в шептало, верхнего спуска, и ударник остановится на боевом взводе. Шатун и мотыль, скрепленные между собой осью, при этом несколько будут выдаваться вниз, образуя тупой угол, причем передний конец мотыля будет упираться в ребра на станинах рамы 27.

Рис. Пулемет Максима

Стрельба. Подъемом предохранителя 35 освобождается верхний конец нажимного рычага 34.

При нажатии на верхний конец рычаг 34 давит на спусковой рычаг 33,который отводит назад спусковую тягу 32. Тяга своим выступом нажмет на верхний спуск 19 и выведет шептало спуска из-под боевого взвода лодыжки 20. Боевая пружина 32 своим длинным концом толкнет вперед ударник 21, который разбивает капсюль патрона и тем производит выстрел.

Пороховые газы давят на дно гильзы, которая толкает замок назад, чем приводятся в действие все подвижные части пулемета. Этому помогает давление части газов, попавших при выстреле в надульник, между обрезом ствола и втулкой. При движении частей пулемета происходит следующее. От полученного толчка замок отходит назад, а вместе с ним отходит назад и рама со стволом. Если бы шатун и мотыль могли сложиться в своем шарнирном соединении, то от толчка замок должен бы был отделиться от ствола в момент смещения пули. Но шатун и мотыль составляют тупой угол, обращенный вершиной вниз, причем мотыль передним своим концом упирается в ребра рамы. Под давлением пороховых газов на дно гильзы, мотыль еще плотнее прижимается к ребрам рамы. Замок удерживается в закрытом положении и может двигаться назад не иначе, как вместе с рамой и стволом. Такое совместное движение этих частей продолжается до тех пор, пока изгиб хвоста рукояти 26 не подойдет к ролику 37.

Скользя по ролику изгибом хвоста, рукоятка 26 поворачивается, отчего шатун и мотыль, сгибаясь в своем шарнирном соединении, поднимаются и ускоряют отход замка назад. Замок отделяется от ствола, одновременно извлекая стрелянную гильзу из патронника, а новый патрон из приемника.

При поднятии мотыля и шатуна поднимается также конец трубки замочных рычагов 23, которая надавливает на хвост лодыжки 20 и этим взводит ударник на боевой, а затем и на предохранительный взвод.

Пройдя верхние планки на боковых стенках короба, боевая личинка опускается. При этом стрелянная гильза из нее выпадает, а новый патрон ставится против патронника.

Возвратная пружина растягивается, а цепочка наматывается на барабан.

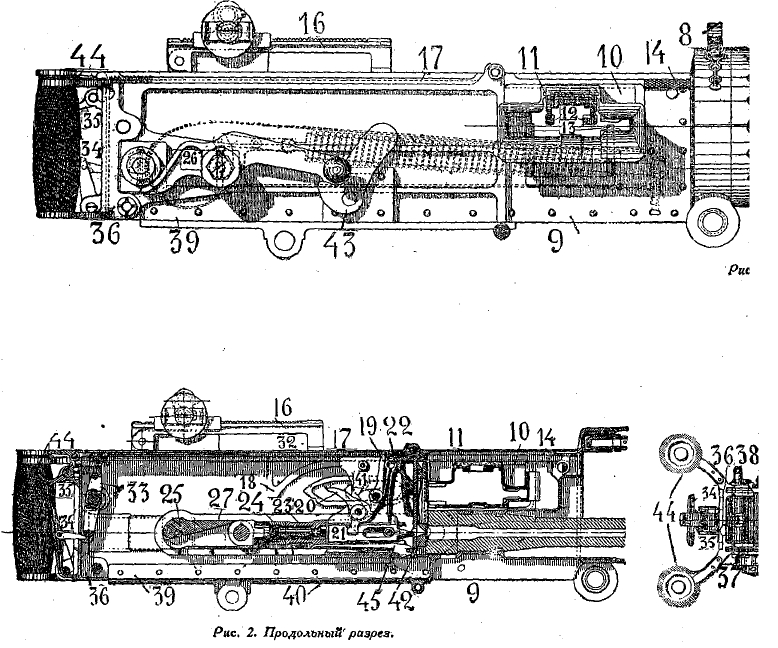

Рис. 2. Продольный разрез

Рис. 3. Вид сверху.

Рис. 4. Замок.

1. Гайка надульника. 2. Надульник. 3. Передняя крышка кожуха. 4. Мушка. 5. Кожух с водой. 6. Пароотводная труба. 7. Ствол. 8. Пробки в отверстия кожуха. 9. Дно кожуха. 10. Приемник. 11. Ползун приемника. 12. Верхние пальцы приемника. 13. Нижние пальцы приемника. 14. Передняя крышка. 15. Коленчатый рычаг приемника. 16. Прицел откидной. 17. Задняя крышка. 18. Направляющие дуги. 19. Верхний впуск. 20. Лодыжка. 21. Ударник. 22. Боевая пружина. 23. Замочный рычаг. 24. Шатун. 25. Мотыль. 26. Рукоять мотыля. 27. Станина рамы. 28. Возвратная пружина.  29. Винт возвратной пружины. 30. Цепочка возвратной пружины. 31. Коробка возвратной пружины. 32. Спусковая тяга. 33. Спусковой рычаг. 34. Нажимной рычаг. 35. Предохранитель. 36. Затыльник. 37. Ролик. 33. Винтовой засов затыльника. 39. Дно короба. 40. Ставень дна короба. 41. Остов замка. 42. Боевая личинка. 43. Задержка. 44. Рукоятка затыльника. 45. Нижний предохранительный спуск. 46. Замок. 47. Подъемные рычаги. 48. Пружина защелки. 49 Защелка.



При отходе рамы назад левая ее станина своим вырезом тянет за выступ коленчатого рычага 15. При этом рычаг поворачивается и подвигает ползун 11 вправо, пока верхние пальцы приемника не захватят очередной патрон.

К тому моменту, когда рама со стволом отойдет назад, возвратная пружина, растягиваясь, успеет поглотить энергию отдачи. Затем, сжимаясь, она пошлет раму со стволом вперед, причем вырезом на левой станине рамы ползун будет подан влево и продвинет ленту в приемнике. В то же время, по инерции, рукоятка 26 продолжает вращаться своим длинным концом назад, отделяя замок от ствола и окончательно извлекая гильзу из патронника. Длинное плечо рукояти скользит своим изгибом по ролику, помогая возвратной пружине подать вперед раму со стволом.

Когда ствол дойдет до своего крайнего положения, конец длинного  плеча рукоятки ударит по ролику сверху. С этого момента возвратная пружина, ничем не сдерживаемая, энергично разжимаясь, сматывает цепочку с барабана, поворачивает тем ось мотыля, вследствие чего мотыль, шатун и замочные рычаги выпрямляются и посылают замок и рукоятку вперед. При движении замка вперед конец верхнего спуска задерживается выступом отведенной назад спусковой тяги, отчего шептало спуска выводится из боевого взвода лодыжки. Лодыжка перестает удерживать ударник, но он остается во взведенном положении, вследствие упора своего предохранительного взвода в выступ нижнего предохранительного спуска. При движении   замка к обрезу ствола, замочные рычаги поворачивают подъемные, которые поднимают личинку в верхнее положение. К моменту окончания их подъема трубкой замочных рычагов предохранительный спуск будет опущен. Ударник освобождается, посылается боевой пружиной вперед и вновь производит выстрел. Так будет продолжаться до тех пор, пока будет нажат рычаг 34 и спусковая тяга 32 тем будет оттянута назад. Если рычаг будет опущен, спусковая тяга отойдет вперед на свое место, верхний спуск при движении замка не встретит выступа тяги. Вследствие этого ударник останется во взведенном положении, и стрельба прекратится.

Пулемет   Максима представляет собой один из наиболее совершенных образцов пулемета с подвижным стволом, принятых на вооружение большинства армий.

Действие ружья-пулемета Гочкиса.

Рис. 1.2

Рис. 3.

До заряжания. Подвижные части находятся в крайнем переднем положении  причем:

Затвор закрывает патронник.

Затворная муфта повернута влево, ее прерывчатые винтовые выступы сцеплены с такими же выступами затвора, почему она вплотную прилегает к уступу верхней каморы короба. Этим достигается прочное и плотное запирание канала ствола.

Ударник в переднем положении.

Газовый поршень находится в переднем положении, и его чашечка прилегает к отверстию газового цилиндра.

Палец подавателя повернут направо.

Спусковая тяга в переднем положении, и шептало спуска поднято кверху. Тарель стержня прижата к затыльнику; рукоятка повернута направо. Возвратная пружина разжата.

Заряжание. Надо повернуть рукоятку влево до упора и с усилием оттянуть стержень на себя до отказа. При этом:

Выступы стержня зацепят за перегородку газового поршня и потянут его вместе с затвором. Затворная муфта повернется вправо, освободив затвор, который совместно с газовым поршнем отойдет в крайнее заднее положение. Подаватель повернется влево. Возвратная пружина сожмется. Части будут удерживаться рожком подавателя.

Затем рукоятка досылается вперед и поворачивается вправо до приклада. Нажав снизу на стержень подавателя, пока палец не отойдет влево, в пазы приемника, с правой его стороны, поверх отделяющей планки, вкладывается обойма с патронами (30 штук) и продвигается влево до патрона в пружинный упор приемника. Крайний патрон при этом придется против патронника. Отодвинутые назад части будут удерживаться на боевом взводе  шепталой спуска. Ружье-пулемет заряжено. При этом части будут находиться в следующем положении:

Затвор с газовым поршнем оттянуты назад. Ударник прилегает к задней стенке затвора и  всем гребнем лежит на правом вырезе его окна. Затворная муфта повернута вправо. Шептало спуска находится под боевым взводом газового поршня и удерживает его на боевом взводе. Палец подавателя — в левом положении. Рукоятка — на предохранительном взводе.

Выстрел. Для производства выстрела рукоятку надо повернуть до совмещения черты тарели А с чертою на затыльнике и нажать на спусковой крючок. При этом:

Спусковая тяга зубом рычага потянет за палец спуска и выведет шептало из-под боевого взвода газового поршня. Освобожденный газовый поршень, под действием возвратной пружины, продвинется вперед и подаст затвор. Двигаясь вперед, затвор дошлет из обоймы патрон в патронник. После этого газовый поршень, направляя своим косым пазом выступ затворной муфты, повернет ее влево, вследствие чего ее прерывчатые винтовые выступы зайдут за соответствующие выступы в затворе, и патронник будет заперт. При движении газового поршня вперед рожки подавателя, скользя по наклонным пазам поршня, поворачивают стержень с пальцем вправо, и палец заскакивает за очередное гнездо обоймы. Во время поворота муфты ударник поворачивается косым пазом короба вправо, досылается газовым поршнем вперед и своим бойком разбивает капсюль патрона. Происходит выстрел.

После выстрела. Образовавшиеся газы толкают пулю вперед, и, когда она минует газовую дыру ствола, часть их устремляется в газовый цилиндр и давит на газовый поршень. Этот поршень отходит назад и сжимает возвратную пружину. При этом косым пазом он поворачивает затворную  муфту вправо и этим освобождает затвор, а гребнем отводит ударник назад. Ударник скользит своим гребнем по косому пазу короба и поворачивается влево, а гребень его ложится в вырез окна затвора. Освобожденный затвор двигается назад вместе с газовым поршнем и извлекает гильзу из патронника, которая, встретив на пути отражатель, вылетает через окно для выбрасывания гильз влево. В то же время подаватель скользит рожками по наклонным пазам отходящего назад газового поршня и поворачивается влево; его палец продвигает обойму с патронами и ставит очередной патрон против патронника.

Если спусковой крючок держать нажатым, то шептало будет оставаться утопленным, после отхода назад подвижные части не будут задержаны в заднем положении, снова пойдут вперед, и произойдет автоматическая стрельба.

Для производства одиночного огня надо повернуть тарель влево до совмещения ее черты с чертою на затыльнике. При таком положении тарели с нажатием на спусковой крючок шептало выводится, и хвост спусковой тяги опускается вниз, а рычаг с зубом поднимается кверху. Поднявшееся шептало будет удерживать отодвинутые назад части, и выстрела не последует; для его производства надо отпустить спусковой крючок, причем спусковая тяга продвинется вперед и зуб рычага ее заскочит за палец спуска. При новом нажатии на спуск последует выстрел.

Для постановки на предохранительный взвод рукоятка поворачивается вправо до отказа. При таком положении тарель закроет отверстие затыльника, служащее для прохода хвоста спусковой тяги. При нажимании на спусковой крючок тяга назад не продвинется, не выведет шептало из боевого гнезда газового поршня, и выстрел не произойдет.

Рис. 4. Ружье-пулемет Гочкиса

Ружье-пулемет Гочкиса весит около 12,9 кг, может стрелять без станка, с сошки, доступно обращению и переноске одному человеку, почему представляет собой тип ручного пулемета.

Е. Смысловский
