Пушки

Пушки и иные артиллерийские орудия. Оружие, назначаемое для непосредственного воздействия на противника вооруженными руками (рукой), называется рукопашным оружием (см. холодное оружие). Наряду с идеей нанесения противнику непосредственных ударов, хотя бы и вооруженной рукой, с самых древних времен развивается другой способ нападения, —  воздействие на противника через расстояние, — приводящий к применению так называемого метательного оружия, т. е. такого рода орудий, которые или сами бросаются в противника рукой, как, например, камень, дротик, ручная граната, или же необходимая скорость метания (бросания) сообщается бросаемому предмету — снаряду помощью специальных метательных орудий. Первоначально для бросания человек пользовался все той же своей физической силой; но по мере развития его культуры стал использовать естественные силы, чтобы наилучшим образом направить полет бросаемого предмета, или же чтобы, кроме того, бросить его с силой, превышающей человеческую. Так, в праще была использована центробежная сила; в луке, арбалете, в древних и всех так называемых невро-баллистических орудиях — сила упругости твердых тел (жил, человеческих волос); в баро-баллистических орудиях метание производилось силой тяжести, путем воздействия груза на короткое плечо рычага, длинное плечо которого, с положенным на него камнем, получало размах, которым камень и метался,- в пневмо-баллистических орудиях (пневматических) используется сила упругости сжатого газа; в пиро-баллистических орудиях, называемых обычно огнестрельным и, — снаряд бросается силой упругости (или динамическим действием — турбинные орудия) газов, образующихся пои взрыве заряда, вследствие химической реакции, с выделением большого количества тепла (с огнем), способствующего еще большему увеличению силы их упругости. В последнее время есть попытки использовать электромагнитные силы в магнитно-фугальных орудиях.

Все метательные орудия подобного рода можно подразделить на два класса: в одних количество энергии, затрачиваемое человеком, не меньше того ее количества, которое должен получить бросаемый предмет; в других же используется посторонняя энергия материального мира. Естественно, что вторые имеют все преимущества перед первыми; к числу их принадлежат орудия пневматические, пиро-баллистические называемые обыкновенно огнестрельными, и электрические (магнитно-фугальные). Из  этих трех родов орудий наибольшие преимущества, в особенности в военном отношении, представляют огнестрельные орудия, в которых используется скрытая химическая энергия метательных веществ (пороха), преобразующаяся при взрыве в кинетическую. Главное достоинство этих веществ состоит в том, что при малом объеме и весе они заключают в себе большой запас энергии, вследствие чего использование таковой удобно в отношении заблаговременного заготовления ее запаса, хранения, перемещения и расходования на поле сражения. Этим и объясняется столь широкое распространение огнестрельного оружия. Пневматические орудия уступают огнестрельным, так как запас энергии в них, в виде сжатых заблаговременно газов, более громоздок; электрические, требующие в течение короткого времени производства выстрела расхода чрезвычайно огромного количества электрической энергии, осуществимы  только при наличии специальных мощных электрических силовых установок, весьма неэкономичных, прикрепляющих орудие к месту их расположения, почему вопрос о таких орудиях практически пока остается открытым.

Понятие о всяком виде орудий, назначаемых для физической борьбы, как рукопашных, так и метательных, наилучшим образом определяется словом вооружение. Орудие, носимое и обслуживаемое одним человеком, называется обыкновенно оружием, или даже ручным оружием: холодным — рукопашным или огнестрельным — метательным; орудия, требующие для обращения с ними и перемещения нескольких человек, исключительно метательные, называются орудиями, или артиллерийскими орудиями. Есть типы вооружения, которые хотя и требуют для обращения с ними больше одного человека, но стреляют пулями (патронами), одинаковыми с теми, какие назначаются и для ручного огнестрельного оружия, или немного более крупными против таковых; подобного рода типы вооружения называются пулеметами (см.).

Весь комплекс предметов и понятий, связанных с вооружением, т. е. самые предметы, теория их устройства и использования, войска, назначаемые для использования артиллерийских орудий, объединяется общим понятием артиллерия, хотя первоначально это слово, по-видимому, имело более узкое значение в отношении одного только искусства стрельбы. Всякие предметы вооружения, а равно предметы, назначаемые непосредственно для его использования в бою или для обучения действию им, называются артиллерийским имуществом. Кроме предметов вооружения, назначаемых для активных действий при борьбе — нападения, под тем же наименованием часто разумеют и предметы, назначаемые для действий пассивных — защиты, к числу которых можно отвести прежний щит, шлем, латы, панцирь и т. п. При весе, допустимом ношению человеком в боевых условиях, сила сопротивления этого вооружения имеет столь небольшой предел, что с появлением огнестрельного оружия, снаряды которого обладают большой силой пробивания, такого рода оборонительное индивидуальное вооружение почти совсем утратило свое значение; идея же пассивной защиты преобразовалась в коллективную форму, в виде щитовых прикрытий, которыми снабжаются многие современные орудия, брони и всякого рода искусственно сооружаемых прикрытий, составляющих предмет фортификации.

Возможность замещения своей природной физической силы силами материального мира до неограниченных пределов и возможность (но недостоверность) подчинения воли противника издали, с уклонением от схватки вплотную, служат основными свойствами метательного вооружения, в силу которых оно получило столь широкое развитие, с неограниченными перспективами в будущем. Первое свойство аналогично со свойствами вообще всякого орудия и его ролью в сфере человеческой культуры; второе поддерживается прежде всего инстинктом самосохранения, который непреодолимо указывает человеку, что схватка вплотную (рукопашная) представляет собой наиболее опасный вид физической борьбы, где все решает грубая сила, которою обладает далеко не всякий. Постепенный рост численности человеческих масс, принимающих участие в вооруженной борьбе, влекущий за собой необходимость каждому боеспособному гражданину быть воином, в связи с естественным падением среднего уровня физических и моральных сил каждого из них, необходимых для борьбы, еще больше способствуют развитию метательного вооружения. Наконец, в некоторых условиях борьбы, например, в воздухе, только и применима борьба на расстоянии, так как схватка вплотную в воздухе, по крайней мере, при существующих условиях, вела бы к гибели самого нападающего. Этим объясняется, почему метательное вооружение имеет применение решительно во всех видах и сферах вооруженной физической борьбы: на суше, на море (воде), в воздухе. Естественно, что наиболее широкое применение оно может иметь на суше, так как этого вида борьба представляется наиболее доступной всякому, без каких-либо плавучих или летающих аппаратов, при отсутствии которых она была бы немыслима на воде и в воздухе; с другой стороны, борьба на суше гораздо более разнообразна, по сравнению с борьбой в других стихиях, в отношении обстановки, предметов воздействия, возможных методов ведения и пр. Вследствие этого сухопутное вооружение имеет наибольшее развитие и разнообразие; вооружение, применяемое на море или в воздухе, по своим свойствам во многом тождественно с сухопутным и отличается от него только некоторыми особенностями, обусловливаемыми естественным характером той стихии, в которой происходит борьба. Соответственно тому, для борьбы в какой стихии применяется артиллерия, она подразделяется на сухопутную, судовую (морскую) и воздушную.

Разнообразные условия применения артиллерийских орудий предъявляют к ним различные требования в отношении их устройства и методов их употребления. Требования эти можно подразделить, прежде всего, по отношению наилучшего воздействия на противника, затем в отношении использования орудий своими войсками и, наконец, орудия должны быть возможно более экономичными. До мировой войны 1914—18 г.г. последнего рода требования играли в значительной мере второстепенное значение, так как и количество артиллерии во враждующих сторонах, и объем ее применения были таковы, что войну можно было провести за счет тех запасов, которые были заготовлены в мирное время. Последняя война показала неизбежность столь широкого применения артиллерии, что никакие практически осуществимые запасы мирного времени потребности в ней удовлетворить не могут. Из всех предметов боевого снабжения   артиллерия в первую очередь истощает промышленные силы государства. Это обстоятельство заставляет, наряду с требованиями техническими и военными, выдвигать и требования экономические, имея неизменно ввиду, чтобы каждое артиллерийское  орудие, удовлетворяя в возможной мере двум первым, было в то же время, как и всякая вообще машина, производительным, в самом широком значении этого слова.

В техническом отношении артиллерии в первую очередь ставятся требования наилучшего поражения целей. Виды таковых и их свойства весьма разнообразны, почему и требования и свойства артиллерийских орудий (оружия) неизбежно также весьма различны. Первоначально приходилось преимущественно поражать цели живые (людей, лошадей); однако, наряду с этим артиллерии приходится бороться все более и более широко с различного рода закрытиями, трудно проницаемыми для артиллерийских снарядов (и пуль): стены, всякого рода фортификационные сооружения на суше, броня на военных судах. В отличие от живых целей этого рода сооружения называются мертвыми целями. Можно еще упомянуть о целях смешанного типа, в которых при разрушении мертвых предметов гибнет и живой противник или, по крайней мере, лишается возможности борьбы; к такого рода целям можно отнести танки, самые артиллерийские орудия, суда, аэропланы. Живые и смешанные цели могут быть неподвижные или подвижные; открытые, т. е. доступные непосредственному поражению, или же закрытые, за броней или фортификационными сооружениями, спереди или даже сверху. Для поражения закрытых живых целей артиллерия должна быть в состоянии разрушать мертвые закрытия. По роду требуемого метода воздействия цели подразделяются на вертикальные — люди в рост, бортовая броня корабля, окопы, и горизонтальные — фортификационные убежища, прикрывающие сверху, палуба судов.

В зависимости от рода и характера целей, от снарядов (пуль, гранат, бомб, шрапнелей, мин), выбрасываемых из орудий, требуется, в той или иной степени, один из следующих видов воздействия: ударное — для проникания в тело человека (пуля, осколок), в грунт или бетон укрепления в броню, фугасное — под которым понимается механическое действие газов разрывного заряда (см. фугасное действие); картечное — действие большим числом пуль или осколков небольшого размера по живым открытым целям; химическое — действие на живые цели отравляющими веществами, заключающимися в снаряде и силой газов заключающегося в нем разрывного заряда распыляемыми при взрыве; зажигательное — помощью заключенных в снаряде сильно горючих веществ; светящее — достигаемое помещением в снаряд светящих материалов, загорающихся при взрыве на полете и падающих медленно в воздухе; маскирующее — помощью густого дыма, образующегося при взрыве, из дымородных веществ, которыми наполняется снаряд; психическое — достигаемое путем разбрасывания при взрыве агитационной литературы. Независимо от перечисленных видов, артиллерия действует на противника морально звуком своих выстрелов, летящих снарядов, их разрывов, а главное — угрозой смерти; те же эффекты, наоборот, поднимают моральное состояние своих войск. Весьма часто в одном и том же снаряде соединяется несколько видов действия: например, фугасная бомба, пробивая борт корабля, разрушает действием своих газов его железные части, поражает осколками экипаж и зажигает внутренность корабля, наполняет его ядовитыми газами, образующимися при взрыве. Все указанные разновидности действия артиллерийского снаряда, а, следовательно, и выбрасывающего его орудия, объединяются понятием могущества его действия.

В огромном большинстве случаев для поражения или разрушения цели требуется многократное повторение выстрелов из одного и того же орудия; такое требование вызывается иногда многочисленностью целей (люди и лошади, составляющие войска), в других случаях их протяжением, как, например, при разрушении фортификационных сооружений, необходимостью образования пораженного района определенных размеров — например, при создании облака отравляющего газа, и весьма часто вследствие того, что, даже при соблюдении всех необходимых условий для возможно более точного попадания в цель, отдельные выстрелы всегда происходят не одинаково и потому пункты действия снарядов (разрывов, попадания) будут рассеиваться на некотором протяжении (см. стрельба). Между тем период времени, в течение которого необходимо произвести воздействие на цель, весьма часто имеет существенное значение, как, например, при стрельбе по целям живым, которые могут принимать немедленные меры, чтобы укрыться от  огня, или целям подвижным — люди, лошади, броневые машины, суда, аэропланы. Это обстоятельство весьма часто требует от артиллерийских орудий и оружия скорострельности, которая выражается наибольшим числом выстрелов, какое орудие данной конструкции может произвести в течение минуты, — а если достижение эффекта требуется в течение долей минуты, как, например, при кратковременных схватках движущихся аэропланов, то числом выстрелов в течение секунды. Очевидно, что скорострельность находится в большой зависимости от размеров самого орудия и снарядов, которыми оно стреляет, так как чем он больше, тем труднее в техническом отношении достигнуть большой скорострельности.

В отношении рассеивания достоинство орудия или оружия определяется кучностью его боя, которая будет тем значительнее, чем в большей мере удастся уменьшить влияние случайных причин на рассеивание выстрелов и тем ограничить его пределы (см. стрельба).

Подобно тому как и во всякого рода машинах, достоинство артиллерийского орудия (оружия) или,  что то же, — его мощность, определяется эффектом, который оно в состоянии проявить в течение единицы времени; последний определяется: а) могуществом каждого отдельного выстрела, б) числом выстрелов, произведенных в единицу времени, и в) тем их количеством из числа произведенных, которые попали в требуемую цель. Число попавших выстрелов, при надлежащем направлении орудия в цель, всецело зависит от кучности боя, которым обладает оружие; число выпущенных определяется скорострельностью. Таким образом, мощность артиллерийского орудия определяется произведением могущества отдельного выстрела на скорострельность и на кучность.

В порядке последовательности по отношению к воздействию на противника, кроме мощности, артиллерийское вооружение должно удовлетворять требованию целеприспособляемости, т. е. должно поражать цели, расположенные от места орудий на определяемом боевыми и другими условиями расстояний, как по дальности, так и по высоте (в воздухе). Наилучшее действие снарядов, кроме того, должно обеспечиваться соответствующим направлением пути их падения, при котором поражению подвергались бы наиболее уязвимые стороны цели, или даже цель по возможности поражалась бы со всех сторон. Дальность стрельбы в горизонтальном направлении определяется дальнобойностью, под которой в большинстве случаев разумеют наибольшую дальность, или так называемую досягаемость, на которую данное орудие в состоянии добросить свои снаряды, при наивыгоднейшем его положении для достижения этой дальности. Однако, такое понятие о дальнобойности не всегда служит непреложным условием для оценки орудия, так как прежде всего по мере увеличения дальности мощность огня слабеет уже в силу одного только неизбежного увеличения рассеивания выстрелов и, следовательно, уменьшения кучности, почему может стать малопроизводительной. Кроме того, во многих случаях ослабевает значительно могущество отдельного выстрела, например, пробивной способности снаряда, затрудняется или даже становится вовсе невозможным наблюдение за результатами стрельбы, без чего, в значительном числе случаев, невозможно успешное ее ведение, наконец, при некоторых боевых условиях, например, при очень близком расположении противных сторон друг к другу, положение цели может предъявить обратные требования. Ввиду этого во многих случаях под дальнобойностью подразумевается не досягаемость, а дальность производительного огня. В равной мере аналогичные соображения могут быть отнесены и к высокобойности, т. е. в отношении расстояний до цели по высоте.

В отношении направления пути полета снарядов перед их попаданием в цель, приходится стремиться или к горизонтальному — для поражения целей с вертикальною уязвимой поверхностью (люди в рост, лошади, бортовая броня броненосца), или к горизонтальному — при горизонтальной уязвимой поверхности (люди, прикрытые от выстрелов спереди, своды и другие перекрытия фортификационных сооружений, палуба корабля).

По отношению к цели действия, артиллерийское вооружение должно удовлетворять требованию маневренности, под которым подразумевается маневренность самого огня, т. е. возможность ведения его в требуемых направлениях и на требуемые расстояния, по дальности и высоте, маневренность самого вооружения, называемая обыкновенно подвижностью. Маневренность огневая достигается соответствующим конструктивным устройством, допускающим установление орудия в требуемое положение, как в горизонтальной, так и в вертикальной плоскостях; таковое можно подразделить на приспособления, которыми орудию можно придать указанное положение, и такие, помощью которых можно удостовериться, что такое положение орудию придано. В частных случаях, например в ручном оружии, этих приспособлений может и не быть, так как их роль выполняют руки человека, в других, например, в орудиях примитивного устройства, поворот в стороны выполняется угловым перемещением всего орудия вместе со станком (лафетом), с которого оно стреляет. Фиксирование орудия в требуемом положении производится приспособлениями для наводки, или прицеливания (см. ниже). Маневренность огня достигается возможностью быстрой наводки, т. е. установки орудия в требуемое положение, и быстрого ее изменения.

Маневренность материальная — подвижность — определяется обычно предъявляемым артиллерии безусловным требованием — сопутствовать всюду тем войскам, для совместного действия с которыми данные орудия предназначаются, по всем дорогам и даже без дорог, где только этим войскам приходится вести боевые действия. При этом проходимость орудия по местности должна быть такова, чтобы оно могло безотказно поспевать своевременно к требуемому месту действия. Это общее условие ставит различным родам орудий весьма разнообразные требования подвижности, начиная от возможности переноски его, хотя бы по частям, на руках, в самых передовых линиях боя, до полной неподвижности, каковая вполне естественна для орудий, по своему назначению прикрепленных к постоянным пунктам расположения, как, например, орудия береговые, назначаемые для борьбы с неприятельским флотом, или некоторые орудия местного назначения в крепостях. В конструктивном отношении, независимо от свойств местности, по которой предстоит движение, подвижность орудия определяется его весом, родом применяемых для передвижения движителей и приспособленностью для передвижения. До мировой войны в качестве движителя применялась почти исключительно лошадь (для вьючного движения — иногда мул); развиваемое ею тяговое усилие ограничено ее природой и к тому же не может быть увеличено одновременно запряжкой нескольких лошадей вместе дальше некоторого весьма ограниченного числа, при котором от этого получалась бы существенная польза. Это имело следствием, что вес систем орудий, применявшихся для сухопутной войны, был ограничен весьма жесткими пределами, находившимися в тесной зависимости от того рода местности, по которой орудию надлежало иметь движение при его применении (без дорог, по шоссейным дорогам, по вьючным тропам). А так как могущество орудия, говоря вообще, находится в весьма тесной зависимости от его веса, то и таковое в этом случае было ограничено. До некоторой степени это ограничение устранялось технически такой конструкцией более мощных и потому более тяжелых орудийных систем, при которой для передвижения они разбираются на части допустимого веса или, по крайней мере, внутренним перемещением некоторых их частей приводятся к более удобному для передвижения виду. Это дает даже повод при соображениях об их подвижности учитывать время, необходимое для перехода системы из состояния для походного движения в состояние для боя. Тем не менее, кардинально вопрос о подвижности артиллерийских систем принципиально получил новое решение почти перед самой мировой войной, когда, в связи с развитием применения двигателей внутреннего сгорания к механической тяге, таковые стали применяться и для передвижения артиллерийских орудий. Мировая война сильно подвинула этот вопрос, а ныне он продолжает развиваться; имеются уже образцы механических движителей, обладающих прекрасной проходимостью не только по плохим дорогам, но и вовсе без дорог и даже по такой местности, по которой движение конной тягой было бы вовсе невыполнимо (болотистая местность, пески, в танках — даже окопы и молодой лес). Что касается развиваемого механическими движителями тягового усилия, то таковое, говоря теоретически, почти неограниченно, потому что весу движителя, или перевозимой им орудийной системы, ставится предел разве только в отношении прочности тех мостов, через которые предстоит движение. Такое решение вопроса о подвижности открывает широкие пределы для увеличения веса, а, следовательно, и могущества артиллерийских систем и освобождает его от прежней безусловной зависимости от требований подвижности. Кроме применения механических средств передвижения по обыкновенным дорогам и без дорог, в последнее время получило широкое развитие использование для передвижения орудий рельсовых путей нормальных железных дорог или даже устраиваемых специально, обыкновенной или узкой колеи, и применяемых на рельсовых путях движителей паровых и электрических. Во всех этих случаях применения механической тяги артиллерийские системы или перевозятся движителем в качестве груза, тягою (запряжкою) или на его платформе, или же движитель составляет с системой одно целое, и он (или платформа, на которой установлено орудие) представляет собой вместе с тем и основание, с которого непосредственно производится стрельба. На судах водяного и воздушного флота вес, а, следовательно, и могущество артиллерийских систем определяется подъемной силой этих судов и ограничивается той долей грузоподъемности, которая может быть предоставлена на долю вооружения, в связи с выделением таковой на остальные потребности (бронирование, механизмы и пр.).

Современные условия боя настоятельно требуют возможно более тщательного укрытия артиллерийских орудий сухопутной артиллерии маскировкою от наземного и в особенности от воздушного наблюдения. Самые системы маскируются, главным образом, соответствующей окраской и до некоторой степени ограничением их превышения над местностью, что допускает большее укрытие их за возвышенностями или за местными предметами, а также естественными и искусственными масками. Что касается маскировки их выстрелов, то в значительной мере этот вопрос разрешен уже применением бездымного пороха; ближайшими задачами артиллерийской техники является достижение беспламенности и беззвучности выстрела, из которых первая уже имеет пути к разрешению; что же касается второй, то для ее достижения отчасти применяются в неизбежных случаях пневматические стреляющие без звука орудия, как было указано выше, малопродуктивные в других отношениях. Общее  решение задачи о беззвучности выстрела пока еще не имеет даже теоретических оснований, так как этому препятствует сама природа явления.

Что касается требований военных, т. е. таких, которым артиллерийское вооружение должно удовлетворять по отношению к применению их войсками, то в этом отношении, по мере возможности, должны быть соблюдены простота обращения, ухода и обучения, безопасность обращения для самих войск и надежность действия. Все эти качества почти всецело зависят от состояния артиллерийской техники. В отношении простоты обращения до некоторой степени имеет значение простота устройства; однако, естественно, что при наличии остальных качеств сложность вооружения не может играть сколько-нибудь существенной роли.  Гораздо большее значение в отношении своих войск имеет управляемость орудийных систем как индивидуальная, так и при соединении их для действия в группы, — и в техническом, и в тактическом отношении. Особенное значение при этом имеет возможность внезапного применения и срочного изготовления систем и их групп для исполнения такового.  Управляемость индивидуальная достигается соответствующим устройством самих орудийных систем; что же касается управляемости групповой, то, кроме надлежащего устройства для того самых орудийных систем, группы орудий назначаемые для совместного действия, объединяются еще  целым рядом иногда весьма сложных технических средств. В отношении управляемости современная артиллерийская техника идет по пути механизации и даже автоматизации всех действий по управлению огнем, причем естественно, что наиболее полно эти идеи осуществляются первоначально в более поддающемся этому ручном оружии, а за тем уже, по мере развития и усовершенствования артиллерийской техники, постепенно распространяются и на артиллерийские орудия.

При современном огромном значении артиллерийского вооружения весьма крупное не только боевое, но и экономическое значение имеет питание артиллерийскими средствами в военное время как в отношении артиллерийской материальной части, так в особенности в отношении расходуемых всякого рода боевых припасов. Современные условия боевых столкновений, в отношении весьма большой численности армий и входящей в их состав артиллерии, огромного значения всех видов огня, скорострельности современных орудий, и оружия и в особенности широкого применения противником всевозможных  средств защиты от него, влекут за собой необходимость колоссального расхода боевых припасов. В первую очередь возникает вопрос о возможности заготовления их, а также всевозможного оружия и орудий, для возмещения израсходованного и изношенного, в государстве, которое само должно иметь возможность справиться с этой задачей. Ведь по политической обстановке посторонняя помощь далеко не всегда может иметь место. Как показала мировая война, потребность в артиллерийском вооружении может быть настолько велика, что удовлетворение ее истощает промышленные силы даже богатых ими государств. Эго обстоятельство, отсутствовавшее при прежних войнах, выдвигает вопрос о производительности артиллерийского вооружения в столь резкой форме, что, решая задание о наилучшей конструктивной форме его, быть может, приходится поступаться до некоторой степени наилучшими сторонами решения, дабы, уступая в них, но зато выигрывая в большей выполнимости артиллерийского снабжения, в окончательном результате получить более производительное решение.

Но даже в случае удовлетворительного решения о боевом снабжении, в отношении количественном еще представляет немалые трудности, для разрешения вопроса о его доставке в боевые линии, в распоряжение расходующих его войск. Эту доставку можно подразделить: на перевозку боевого снабжения из тыловых органов государства (складов, заводов) к линии фронта, т. е. на транспорт этого снабжения, аналогичный с транспортом вообще всего имущества, необходимого для армии, и на подвоз и доставку его всякими способами в бою к самим войскам, что составляет уже боевое маневрирование, совершенно аналогичное со всяким другим маневрированием войск. Транспорт боевого снабжения в общем вполне аналогичен с транспортом другого военного имущества; необходимо только иметь ввиду, что нужда в нем, почти отсутствующая в периоды затишья, наоборот, резко возрастает в дни боев и притом иногда в столь большой степени, что не только начинает препятствовать подвозу в армию всего остального, также крайне необходимого имущества (продовольствия), но представляется почти непреодолимой даже для государств с богатой сетью путей сообщения. Что касается маневрирования боевых запасов на поле сражения, то таковое должно быть поставлено в отношении требований подвижности питающих единиц в условия, решительно ничем не отличающиеся от подвижности самих войск, так как иначе, даже при наличии безграничных запасов в тылу, войскам может угрожать «патронный голод», со всеми его ужасающими последствиями. Бой решается не орудиями, а снарядами, почему, не опасаясь парадоксальности, можно сказать, что подвоз снарядов нередко может оказаться более ценным, чем подвоз орудий. Для судовой и воздушной артиллерии вопросы питания не имеют столь острого значения вследствие того, что по самой природе боев на море и в воздухе они отличаются краткосрочностью и обыкновенно достаточно обеспечиваются запасом боевых припасов, имеющихся при боевых судах и аппаратах.

Наконец, в экономическом отношении к артиллерийскому вооружению приходится предъявлять требования в отношении возможности его успешного изготовления промышленными средствами государства, его стойкости при хранении в течение промежутков мирного времени, иногда весьма длительных, и, наконец, — стоимости. Эти стороны в общем совершенно аналогичны с подобными же экономическими сторонами другого государственного имущества и даже всякого имущества вообще. Надлежит только иметь ввиду, что артиллерийское вооружение, по самому своему назначению, не имеет решительно никакого применения для мирных целей, а между тем стоит весьма дорого, почему расход на него непосредственно для мирного строительства государства представляется весьма тягостным и отрывает силы и средства от других культурных потребностей.

В техническом отношении, в течение многих десятилетий сухопутную артиллерию принято было подразделять по степени ее подвижности на полевую, осадную, крепостную и береговую; непосредственное вооружение пехоты и конницы, кроме холодного оружия, составляли револьвер и винтовка и некоторое количество пулеметов, обладавших подвижностью значительно большей, чем подвижность артиллерийских орудий легкого типа. Обстановка минувшей мировой войны, в связи с различными боевыми факторами и достижениями артиллерийской техники, в значительной мере видоизменила эти основания классификации,

В отношении вооружения пехоты и конницы, прежде всего, выяснилась непреодолимая тенденция к автоматизации огня, в силу чего, помимо появления на вооружении автоматических ружей, хотя бы для части стрелков, в значительной степени возросла потребность в применении более надежного, в отношении устойчивости оружия, пулеметного огня, с неуклонным стремлением выдвинуть пулеметы в передовые боевые линии. В свою очередь это повлекло за собой требование об увеличении их подвижности, достигаемой, прежде всего уменьшением их веса, хотя бы и в ущерб конструктивным качествам. Вот почему, наряду с прежними магазинными винтовками,   появились автоматические ружья, более легкие и подвижные ручные пулеметы, доступные передвижению и действию для одного человека, пулеметы же прежнего типа, получившие наименование станковых, белее совершенного устройства, допускающие надежную стрельбу на дистанции наибольшие для ружейной пули, также ныне влиты в состав самых мелких подразделений пехоты и конницы (см. пулеметы). Есть основание предполагать, что по мере развития техники пехота и конница будет вооружена вся автоматическими винтовками, почему надобность в ручных пулеметах отпадет. Прежние револьверы, имеющие роль оружия для самообороны, вытесняются различными автоматическими пистолетами.

Наряду с указанным вооружением дальнего и настильного боя, для пехоты (и спешенной конницы) необходимо также ручное вооружение ближнего боя, в виде различного рода ручных гранат, наступательного типа — с большим районом действия в точке разрыва, и оборонительного — с ограниченным районом; постепенно, с развитием техники эти гранаты вытесняются аналогичными ружейными гранатами, которыми, можно стрелять, при помощи простого приспособления, на небольшие расстояния, с большим успехом против ручных. Всех этих огневых средств, однако, для современного пехотного боя оказывается недостаточно, так как им недостает разрушительной силы (против щитов пулеметов, танков, снижающихся самолетов), почему, кроме того, приходится снабжать пехоту специальными пулеметами большего калибра и большей разрушительной силы и вводить в состав ее мелких подразделений артиллерию ближнего боя, именующуюся в виде пехотной, стрелковой, у нас батальонной, для отлогой и крутой (навесной) стрельбы.

В отношении артиллерийских орудий большую роль сыграли позиционный характер войны, требовавший и вместе с тем допускавший постепенное сосредоточение больших артиллерийских сил и длительную их подготовку к действию, усовершенствование строительства и использование всякого рода путей сообщения для подвоза и вообще новейшие ускоренные методы строительства всякого рода фортификационных сооружений, в том числе и прочных оснований для орудий большой мощности и потому большого веса, применение механической тяги и пр. Все это повело к тому, что границы различия между разного рода типами артиллерии как бы слились, и в условиях боя с полевыми войсками начали принимать участие всевозможные системы, до самых мощных и тяжелых включительно. Ввиду этого классификацию артиллерии в настоящее время нельзя считать вполне установленной; однако, придерживаясь в качестве руководящего признака ее свойств по подвижности, в общем можно остановиться на следующем ее подразделении.

Прежде всего надо оговорить, что при всякого рода боевых действиях артиллерии приходится вести огневую работу против целей как живых, — открытых и закрытых, подвижных и неподвижных, — так и против мертвых. В разных случаях этого рода цели требуют для поражения или отлогого полета снаряда, или крутого. По большей части технически оба эти вида стрельбы неосуществимы достаточно производительно из одного и того же орудия, почему приходится иметь орудия отлогой и крутой (навесной) стрельбы в каждом роде артиллерии. Далее, всю артиллерию можно подразделить на артиллерию общего действия, для решения всяких огневых задач, представляющихся при боевых действиях на сухопутье, и специального действия.

Артиллерия общего действия подразделяется на: А) войсковую могущую двигаться по любой дороге (местности) с другими родами войск, почему такая артиллерия и входит организационно в состав войсковых соединений (бывшая полевая). Этого рода артиллерия подразделяется на: а) переносную, т. е. такую, которая перевозится на лошадях, но может перевозиться (или даже переноситься по частям на руках) людской тягой; она имеет назначением ближний бой с пехотой (стрелковая); б) вьючную или вьючно-верховую (прежняя горная), для действия на местности, недоступной для колесного движения (в частности гористой), с пехотой и конницей; в) конную —  для действий с конницей; г) легкую — для действия с пехотой; д) тяжелую — для действия с пехотой и иногда с конницей, при условии несколько лучших дорог. Все эти типы артиллерии могут быть запряженными для передвижения лошадьми, передвигаться тракторами (тягой) или же быть самоходными, т. е. иметь такое устройство, при котором орудие передвигается и стреляет с автомобиля. Б) Тяжелую не войсковую способную для движения только по шоссе (прочные мосты), преимущественно больших калибров; запряженная, тракторная или самоходная. Придается крупным войсковым соединениям для решения специальных задач (прежняя осадная). В) Железнодорожную — имеющую движение и стрельбу с железнодорожной платформы (всяких калибров); имеет ограниченное применение в районе железнодорожных путей; способна к обороне берегов. Г) Позиционную — подвозимую по железной дороге только в качестве груза, но стреляющую со специально возводимых оснований (прежняя осадная и крепостная). Д) Крепостную — неподвижную, назначаемую для специальных задач крепостной борьбы (например, противоштурмовая, башенная). Е) Береговую — частный вид крепостной в береговых крепостях.

Артиллерия специального действия подразделяется на А) зенитную: а) войсковую, б) шоссейную, в) железнодорожную и г) местную. Б) Броневую - с активным назначением брони: а) войсковая — бронемашины и легкие танки, б) позиционная — тяжелые танки и в) железнодорожная — бронепоезда. В) Минометную — для сильного и преимущественно ближнего фугасного и химического действия: а) войсковая —  легкая и тяжелая и б) позиционная (траншейная). Г) Бомбометную — картечного ближнего действия (траншейная).

Судовая артиллерия подразделяется на: а) артиллерию крупную — больших калибров и мощности, назначаемую для борьбы с бронированными судами и стрельбы на большие дистанции при бомбардировке берегов; б) артиллерию среднюю — для поражения слабо бронированных или небронированных частей судов, личного состава, борьбы с береговыми батареями; в) мелкую — для поражения миноносцев, подводных лодок, открыто стоящих людей, мелкой артиллерии на судах, для сопровождения десанта с судов. Кроме того, на современных судах имеется зенитная артиллерия, для борьбы с воздушным противником, и минная, выбрасывающая самодвижущиеся мины.

Артиллерия воздушная может быть подразделена на два вида: а) для действия по земным целям и б) для боя с воздушным же противником. Первого рода артиллерия пока выражается исключительно в виде сбрасывания бомб различного размера и веса — картечного, фугасного или химического действия, приобретающих необходимую для действия  скорость при падении под влиянием силы тяжести. Кроме того, поражение земных целей выполняется и пулеметами, мало отличающимися по устройству от применяемых в сухопутных действиях. Для воздушного боя пока применяются почти исключительно пулеметы же, так как в силу целого ряда особенностей воздушного боя, и прежде всего вследствие его чрезвычайной краткосрочности, быстрой изменчивости дистанций и потому необходимости вести его только на близких расстояниях, поневоле приходится останавливаться как на цели действия преимущественно на личном составе и применять для стрельбы почти исключительно пулеметы, дающие возможно большее число выстрелов в секунду. Артиллерийская борьба на сколько-нибудь значительные расстояния, а также крупное поражение самих воздухоплавательных или летающих аппаратов, при нынешнем состоянии артиллерийской техники, неосуществимы со сколько-нибудь существенными результатами. Тем не менее, в этом отношении техника ежедневно идет вперед, почему на вооружении самолетов и дирижаблей появляются все более и более крупные орудия.

Для наилучшего использования в техническом отношении, артиллерийские орудия соединяются обыкновенно в батареи. Число орудий в батареях разного типа артиллерии бывает различно, но в общем можно сказать, что при стрельбе по неподвижным мертвым целям, когда положение цели с течением времени не изменяется и есть возможность, а потому и необходимость, пристреливать точным образом каждое отдельное орудие, принимая во внимание неизбежные его индивидуальные качества боя, батарея может состоять из двух, даже из одного орудия; в особенности, если речь идет об орудии большого калибра. Если же, наоборот, приходится действовать по целям подвижным, когда приходится создавать в короткое время районы поражения определенных размеров по ширине (по фронту) и в глубину, дабы наверное накрыть выстрелами цель, число орудий должно быть больше и обычно бывает не меньше четырех. В частности для той же цели приходится объединять технически и большее число орудий, для чего пользуются сосредоточением огня нескольких батарей; например, при стрельбе с судов по движущимся судам же механически объединяется работа всех орудий, состоящих на корабле, которые только могут принять участие в стрельбе при данных условиях положения цели. Кроме технических соображений, для установления числа орудий в батарее имеют значение и соображения организационного и хозяйственного характера; даже и при крупном калибре не лишнее иметь в батарее два орудия вместо требуемого техническими соображениями одного: на случай порчи, для ускорения действия, для экономии в личном составе и вспомогательных средствах для стрельбы и т. п.

В организационном отношении батареи по-прежнему соединяются в отделения, дивизионы, полки. Прежнее грубое соотношение числа орудий на 1 000 пехотинцев или сабель, доходившее перед мировой войной до 6 и даже 7, в значительной мере поколеблено как по абсолютной величине, так и в отношении метода подобного рода расчета. По большей части принято относить количество орудий к батальону пехоты, который во всех армиях имеет приблизительно одинаковый состав. Минувшая мировая война с ее длительным позиционным периодом, в течение которого войска безнаказанно могли загружаться сколько угодно большим количеством артиллерии, несомненно, оказывает при определении этой численности свое влияние, почему некоторые из авторитетов считают нужным иметь на батальон до 11 и даже до 14 различного рода орудий. Несомненно, что в этом сказывается значительная доля увлечения, так как перегруженные таким количеством войска вряд ли будут в состоянии успешно вести маневренную войну. Более осторожные полагают, что организационно надлежит связывать с войсками не больше 8 орудий на батальон; что же касается остальной артиллерии, в том числе и артиллерии перечисленного выше специального действия, то она должна составлять особого рода артиллерийские резервы, называемые часто артиллерией особого назначения, артиллерией главного командования, разбиваемой иногда по фронтам и армиям, в состав которой должны входить всякого рода типы орудий. В мере действительной потребности эти резервы должны  придаваться тем войсковым соединениям, которые фактически будут в ней нуждаться по роду выполняемых ими боевых задач.

В тактическом отношении артиллерия сухопутных войсковых соединений подразделяется обыкновенно на следующие главнейшие соединения батарей, по возлагаемым на них боевым (тактическим) задачам: а) артиллерия общего назначения — преимущественно для борьбы с артиллерией противника и поражения других целей, имеющих общее значение для всего войскового соединения; б) артиллерия непосредственной поддержки, участковая, «пехотные батареи», назначаемые для непосредственной поддержки огнем отдельных подразделений пехоты стрельбой по тем целям, которые препятствуют непосредственно данному подразделению пехоты; в) артиллерия сопровождения — имеющая назначением не только поддерживать пехоту в ближнем бою, когда поддержка батарей, расположенных в тылу, оказывается невозможной, но и сопровождать наступающие части пехоты продвижением вперед, с целью поражения внезапно появляющихся ближних целей в период штурма и его развития (пулеметов, танков) и первоначального закрепления на занятой позиции противника.

Значение всякого вида огня, в том числе в особенности артиллерийского, при современных условиях боя значительно возросло по сравнению с прежним; это дало основание весьма многим преувеличивать безмерно и самое назначение артиллерии, возлагая на нее роль главного рода оружия, считая, что «артиллерия все завоевывает, а пехота только закрепляет завоеванное» или что «артиллерия наносит удар, а пехота его только довершает». Такие взгляды в особенности приходится слышать со стороны представителей тех государств, которые должны считаться с крайним недостатком живой силы и даже, быть может, грозными симптомами ее вырождения (Франция). В крайнем увлечении некоторые даже мечтают механизировать всю войну, сведя роль человека только к роли руководителя. Ошибочность таких увлечений ясна из того, что было изложено выше в отношении необходимости хотя бы одного только стремления к рукопашной схватке, без которого немыслимы большинство боевых достижений; а к рукопашной схватке артиллерия никогда не может быть способна: она выполнима только пехотой и конницей. Вот почему назначение артиллерии будет правильнее формулировать в следующих словах: «Назначение артиллерии — поражением активной силы противника и разрушением его средств защиты — стремиться создать условия, при которых боевые задачи могли бы быть разрешены с наименьшими потерями. В бою действия пехоты (и конницы) и артиллерии неотделимы».

II. Ближайшее значение слова артиллерийское орудие обнимает собою два понятия: 1) собственно ствол — тело орудия, из которого производится стрельба, и 2) полный комплект всех предметов артиллерийской материальной части, необходимых для действия, составляющих одну артиллерийскую техническую единицу, состоящих из самого орудия с лафетом и другими предметами принадлежности, а если орудие перевозится, — то и с передком и даже с лошадьми.

II. В современных орудиях ствол изготовляется исключительно из лучших сортов стали, как наиболее прочного материала, могущего выдерживать те огромные давления пороховых газов, которые развиваются в канале ствола при выстреле и достигают 3 000 атмосфер. Однако, прочность даже наилучших сортов стали была бы для этого недостаточна, почему уже давно орудия изготовляются скрепленными из нескольких слоев так, что наружные, еще до выстрела, сжимают внутренние (фиг. 1).

Фиг. 1. Разрез скрепленного орудия.

При выстреле давление газов, растягивая внутренние слои, первоначально доводит их до нормального, не сжатого состояния, а затем уже растягивает, вследствие чего скрепленные орудия обладают гораздо большим запасом прочности, чем если бы они были изготовлены со сплошными стенками. Стягивание внутренних слоев достигается тем, что при изготовлении ствола наружные слои надеваются на внутренние в нагретом состоянии и при охлаждении, уменьшаясь в размерах, стягивают внутренние; или же соприкасающимся поверхностям слоев придают слегка коническое очертание и насаживают их друг на друга большим давлением. Первоначальные теоретические основания скрепления орудий разработаны во второй половине минувшего столетия русским артиллеристом Гадолиным.

В последнее время повышение качеств стали и способов ее обработки дали возможность изготовлять артиллерийские орудия со сплошными стенками, которые затем сильным гидравлическим внутренним давлением растягиваются. В результате металл  стенок получается состоящим из ряда бесконечно тонких слоев, скрепляющих друг друга. Скрепление орудия этим способом, называется автоскреплением. Автоскрепленные орудия возможно готовить только из высших сортов стали; они выдерживают весьма большие внутренние давления, до 4 000 атм. и выше.

Фиг. 2. Клиновой затвор (разрез): ав — обтюрирующее кольцо, cd — плитка, прижимаемая к кольцу ав при вдвигании клина, пк — плоскость клина, перпендикулярная к оси канала.

Часть орудия, из которой вылетает снаряд, называется дульной, а противоположная — казенной. Современные орудия заряжаются с казны, почему имеют сквозной канал, запираемый затвором, который устраивается или в форме клина, вдвигаемого поперек канала в прорезы стенок орудия (фиг. 2), или в виде поршня, запирающего казенную часть (фиг. 3).

Фиг. 3. Поршневой затвор, р — тело поршня с выступами.

После вдвигания на место затвор прочно скрепляется с телом орудия. В применяемых у нас поршневых затворах это достигается тем, что наружная поверхность поршня и внутренняя поверхность канала имеют очертание винта крупной нарезки, часть которой через каждую шестую часть окружности снята. Вследствие этого, поставивши поршень винтовыми выступами против соответствующих гладких мест казенной части канала, его легко вдвинуть; а при повороте на одну шестую часть окружности его выступы сцепляются с выступами канала. Поршень поддерживается рамой, прикрепленной к казенной части орудия и имеющей движение на шарнирах, в виде дверцы. В современных конструкциях затворов поворот поршня и его извлечение из канала, а равно обратные действия при закрывании — производятся автоматически, при движении рамы, снабжаемой рукояткой. Есть конструкции, в которых открывание затвора производится энергией отдачи, при откате орудия после выстрела, почему подобные затворы называются полуавтоматическими. В больших орудиях, затворы которых весьма тяжелы, выдвигание клина производится вращением ходового винта, гайкой которого служит казенная часть орудия. Работа эта иногда выполняется электрическим током (на судах, в береговых орудиях).

Фиг. 4. Вытяжная трубка

Для устранения прорыва пороховых газов через щели запертого затвора, последний снабжается обтюратором. В клиновых затворах обтюрирующее приспособление состоит из хорошо пришлифованных друг к другу стальной плитки, укрепляемой в передней поверхности клина, и стального же кольца, имеющего поверхность, обращенную к плитке, плоскую, а с другой стороны — сферическую. Сферической стороной кольцо вставляется в соответствующее по очертанию гнездо, выточенное в металле орудия. При выстреле пороховые газы растягивают кольцо, вследствие чего размеры его  увеличиваются, оно стремится выйти из сферического гнезда и этим, естественно, плотно прижимается плоской своей стороной к плитке затвора. Кольцо смазывается густой нефтяной смазкой, что окончательно препятствует прохождению пороховых газов даже в малейшие щели. Обтюратор поршневых затворов имеет вид лепешки, изготовленной из асбеста, заключенного в несгораемую ткань, через середину которой пропускается стальной грибовидный стержень, проходящий через тело затвора. При выстреле пороховые газы давят на гриб стержня, расплющивая асбестовую лепешку, которая при этом плотно прижимается к стенкам канала орудия, препятствуя проникновению газов. В орудиях, стреляющих патронами с металлической гильзой или зарядами, заключенными в такую гильзу, обтюрация достигается тем, что тонкостенная гильза растягивается давлением газов и плотно прижимается своими стенками к стенкам канала.

Зажигание заряда в простейшем случае производится через узкий канал, имеющийся в теле затвора, в наружный конец которого вставляется латунная вытяжная трубка, наполненная порохом (фиг. 4). Трубка снабжается особым воспламеняющим приспособлением, наполненным составом, загорающимся при трении, через который пропускается зазубренная проволока. При выдергивании этой проволоки состав загорается, зажигает порох, наполняющий остальную часть вытяжной трубки, который дает луч огня внутрь канала орудия и зажигает заряд. Проволока трубки выдергивается крючком шнура, закрепляемого за ушко, которым заканчивается ее конец. В орудиях, стреляющих зарядами, заключенными в гильзу, воспламенение производится ударом по капсюльному приспособлению, укрепленному в дне гильзы, помощью устроенного в теле затвора стреляющего приспособления, действующего при помощи натяжения шнура. Большие орудия иногда воспламеняются электрическими запалами. В затворах делаются приспособления, не допускающие возможности производства выстрела при не вполне запертом затворе, а также не позволяющие открыть затвор немедленно после произошедшей осечки; такие приспособления применяются вследствие того, что при современных порохах воспламенение его иногда может произойти не сразу, и потому выстрел мог бы последовать при открытом затворе, если бы его открыть немедленно после осечки.

Фиг. 5. Разрез тела орудия с вложенным патроном. Заряд патрона находится в расширенной гладкой части — зарядной каморе; снаряд — в снарядной каморе, в которой уже начинаются нарезы. Ведущий поясок снаряда упирается в их начало. Центрующее утолщение снаряда прилегает к полям.

Канал орудия подразделяется на зарядную и снарядную камору, куда помещается заряд и снаряд при заряжании, и нарезную часть, стенки которой снабжаются нарезами, имеющими вид правильных винтообразных дорожек, простроганных в металле стенок (фиг. 5). Число нарезов определяется требованиями прочности их самих и врезающихся в них частей снаряда, почему естественно в орудиях большого размера их больше. Если смотреть в канал со стороны казенной части, то нарезы видны изгибающимися по винтовой линии, в направлении движения часовой стрелки, почему в этом направлении получает вращение и вылетающий из орудия снаряд. Число оборотов его в секунду, естественно, определяется той поступательной скоростью, с которой он проходит последний элемент длины канала, и крутизной винта в этом же месте. Последняя не всегда бывает одинакова по всей длине канала, и часто, начинаясь полого у камеры, делается более крутой к дулу. В этом случае нарезка носит название нарезки прогрессивной крутизны. Число оборотов в секунду определяется требованиями устойчивости снаряда на полете и, говоря вообще, должно быть тем больше, чем длиннее снаряд. Промежутки между нарезами называются полями. Диаметр канала орудия между двумя противоположными полями называется калибром орудия. Длина канала, а следовательно и длина всего орудия, выражается обыкновенно не в абсолютных единицах длины, а в отношении ее к калибру и называется поэтому относительной длиной орудия. Очевидно, что при прочих одинаковых условиях пороховые газы будут толкать снаряд тем дольше, и потому сообщать ему тем большую начальную скорость при вылете его из дула, чем больше относительная длина орудия. При тех же условиях орудия, имеющие одинаковую относительную длину (подобные), естественно, сообщат, каждое своему снаряду, приблизительно одну и ту же начальную скорость. Чем больше относительная длина орудия, тем большим зарядом можно из него стрелять, не рискуя, что часть его не успеет сгореть за время движения снаряда по каналу и потому будет израсходована даром; к тому же при этом получилось бы разнообразие в сгорании заряда при различных выстрелах, а, следовательно, и разнообразные начальные скорости. Относительная длина орудия рассчитывается так, чтобы снаряд получал желаемую начальную скорость при условии полного сгорания заряда за время движения снаряда в канале. Для разрешения различных артиллерийских задач требуется различная начальная скорость снаряда, почему в артиллерии применяются орудия различной относительной длины: наиболее короткие из них, имеющие относительную длину не больше 10 калибров и сообщающие снаряду начальную скорость до 300 метров в секунду, называются мортирами; длинные, от 25 калибров длиной, сообщающие начальную скорость от 500 м в сек. и больше, называются пушками; орудия промежуточной относительной длины (от 10 до 25 калибров), сообщающие средние начальные скорости, называются гаубицами. Точные границы относительной длины этих различных родов артиллерийских орудий установить нельзя, так как, кроме длины, начальные скорости зависят от величины зарядов и сорта пороха. В последних образцах артиллерийских орудий калибр их достигает до 20 дм, а относительная длина некоторых типов (для сверхдальней стрельбы) доходит до 170 калибров. Такую длину имела германская пушка, стрелявшая по Парижу с расстояния больше 100 километров, почему, при ее калибре около 9 дюймов, ствол ее имел длину около 37 метров. Она сообщала снаряду начальную скорость около 1500 м в сек.

Современные артиллерийские орудия стреляют бездымным порохом, приготовляемым из пироксилина или из нитроглицерина. В чистом естественном виде оба эти вещества были бы совершенно непригодны для стрельбы, так как при этом они сгорали бы в такой короткий промежуток времени и развивали бы мгновенно такие огромные давления в канале орудия, что всякое орудие было бы разорвано. Для замедления сгорания пироксилин желатинизируют, сушат и обращают в ленты или зерна. Для этого его погружают в растворитель, состоящий из смеси спирта с серным эфиром, в котором он частью растворяется, образуя тестообразную массу; массу эту продавливают через отверстия аппарата, получая ленты желаемой ширины и толщины, которые просушиваются и режутся на куски требуемого размера. В таком виде пироксилин и представляет собой пироксилиновый бездымный порох.

Нитроглицериновый порох получается из теста, приготовляемого из смеси нитроглицерина и пироксилина. Пироксилин получается обработкой клетчатки смесью серной и азотной кислот (нитроклетчатка), преимущественно хлопковой (отбросы хлопковой пряжи), хотя может быть получен из льна и древесины (целлюлозы); для получения нитроглицерина подобным же образом обрабатывается глицерин, извлекаемый из жиров. При такой обработке химический состав этих веществ изменяется, обогащаясь кислородом, за счет которого при взрыве и сгорает их углерод. Для достижения лучшей стойкости пороха, изменяющего свои качества при хранении, в особенности под влиянием сравнительно высокой температуры, — например, в южных широтах или в пороховых погребах военных судов (крюйт-каморах), при фабрикации к нему прибавляются в небольшом количестве флегматизирующие и стабилизирующие химические вещества. Будучи простой по идее, фабрикация бездымного пороха весьма капризна в исполнении в отношении получения однообразного стойкого продукта. Неизбежное разнообразие в химическом составе и качествах исходных материалов влечет за собою неизбежную разницу и в качествах получаемого пороха, почему различные партии его, хотя бы изготовляемые на одном и том же заводе, обыкновенно несколько разнятся по величине той начальной скорости, которую одно и то же количество пороха может сообщить, при одинаковых прочих условиях, одному и тому же снаряду. Вот почему величина заряда подбирается по весу для каждой отдельной партии опытным путем, которым и устанавливается каждый раз точный вес заряда, сообщающего требуемому снаряду желаемую начальную скорость.

Все усилия пороходелия уже давно направлены к тому, чтобы уменьшить разрушительное действие пороха, использовав в то же время в полной мере его метательную силу. Очевидно, что разрушительная сила определяется тем наибольшим давлением, которое данный заряд определенного сорта пороха развивает при выстреле. Вначале это давление равно нулю, затем, по мере горения пороха, оно быстро нарастает, так как вначале снаряд успевает продвинуться немного, и образовавшиеся газы, нагретые до высокой температуры, занимают сравнительно небольшой объем; далее, хотя порох, продолжая сгорать, и образует еще новое количество газов, но снаряд продвигается по каналу все дальше и дальше, объем, занимаемый газами, все увеличивается, и потому давление, после достигнутого максимума, падает, понижаясь до минимума в момент вылета снаряда из дула. Измеряя помощью особых приборов давление пороховых газов в различных точках по длине орудия и имея ввиду, что эти давления близки к давлениям, оказываемым газами на дно снаряда, в момент прохождения ими по каналу мимо этих точек измерения, можно построить кривую давлений, которые дно снаряда и стенки орудия испытывают в различных точках канала (фиг. 6).

Фиг. 6. I – Кривая давлений для заряда в 1400 г селитро-угольного пороха. II – для заряда в 716 г и III – для заряда в 544 г – бездымного пороха. IV – кривая прочного сопротивления пушки. Номерами обозначены места, в которых в стенках орудия были укреплены приборы, измеряющие давление пороховых газов. Площади, ограничиваемые кривыми I и III, равны, почему меньший по весу заряд бездымного пороха сообщает снаряду ту же начальную скорость, что и больший по весу пороха селитро-угольного. Кривая II показывает, что, стреляя еще большим зарядом бездымного пороха, можно бы было получить большую начальную скорость снаряда, чем давал ее селитро-угольный; но при этом запас прочности орудия был бы недостаточный (требуется от ¹/₃ до ½).

Эти кривые показывают, что давление достигает наибольшей величины в расстоянии нескольких калибров от дна канала, почему орудия и приходится изготовлять с более толстыми стенками в казенной части. Давлением на дно снаряда пороховые газы производят работу, выражающуюся в том, что снаряд приобретает все большую и большую скорость, а, следовательно, и живую силу (mV²/2, где m – масса снаряда и V – приобретаемая им скорость). Ясно, что одну и ту же окончательную живую силу, а, следовательно, и определяемую его начальную скорость, которую снаряд приобретает к моменту вылета из дула, можно получить разными сортами пороха, из которых один, сгорая скорее, даст большее максимальное давление, но зато это давление затем сравнительно быстро упадет, тогда как другой, сгорая медленнее, не даст такого максимального давления, однако давления у дула окажутся больше, чем у первого. Законами механики легко доказать, что площади, ограниченные кривой давлений и осью канала, выражающие полную работу пороховых газов при выстреле, т. е. его метательную силу, в обоих указанных случаях будут равны, тогда как разрушительная сила, определяемая наибольшим давлением, у первого сорта пороха будет больше, чем у второго. Уменьшить максимальное давление можно, увеличивая величину зерен или лент пороха, так как более крупные зерна и толстые и широкие ленты будут сгорать медленнее; однако, для каждого орудия есть предел такому увеличению, так как иначе зерно или лента не будут успевать сгорать до момента вылета снаряда из дула. Строго говоря, для каждого типа орудия, в зависимости от его калибра и длины, можно бы было подобрать свои наивыгоднейшие размеры зерен или лент; однако, это весьма усложнило бы производство пороха, почему обыкновенно изготовляется сравнительно небольшое количество сортов, из которых каждый назначается для нескольких типов орудий. Другим средством для уменьшения максимального давления служит придание зернам определенной формы, — например, снабжение их сквозными каналами; при этом по мере горения первоначальная поверхность зерна, уменьшаясь снаружи, увеличивается за счет увеличивающейся поверхности внутренних каналов, и порох сгорает равномернее. Но наиболее действительным средством для получения медленно горящего так называемого прогрессивного пороха представляется изменение природы вещества, из которого он приготовляется. В этом направлении и производилось совершенствование прежнего селитро-угольного пороха путем различной степени обжигания входящего в его состав угля, почему кроме обыкновенного черного пороха, с наиболее обожженным черным, быстро сгорающим углем, для орудий больших калибров применялись медленно горящие сорта бурого и шоколадного пороха. Дальнейшее совершенствование прежнего пороха дошло до естественной природной границы, а между тем требование достижения все больших и больших начальных скоростей, с которыми неизбежно связаны и наибольшие давления, привело к необходимости прийти к другому веществу — пироксилину и нитроглицерину, — которое при обработке в желатинообразную массу дало еще большую прогрессивность горения. Попутно эти новые сорта пороха дали другое драгоценное в тактическом отношении свойство — бездымность, так как продукты горения названных веществ газообразны, тогда как прежний порох давал большое количество твердых веществ, образовывавших дым. Ныне, под давлением того же требования дальнейшего увеличения начальных скоростей, пороходелие снова подходит к естественным границам совершенствования бездымного пороха, почему, наравне с настойчиво ведущимися изысканиями по получению более прогрессивных сортов бездымного пороха, можно отметить начавшиеся попытки изменения самого способа его использования и даже замены его новым деятелем. Так, уже осуществлены проекты орудий, в которых утилизируется не давление пороховых газов, а кинетическая энергия газовых частиц, которой они обладают, вытекая из отверстия каморы, в которой сжигается заряд. По принципу устройства орудие это напоминает устройство пульверизатора, в котором струей воздуха увлекаются частицы жидкости. При таком использовании удается достигать больших начальных скоростей при тонких стенках орудия. Правда, и расход пороха при этом значительно возрастает. Кроме того, есть несколько предложений использовать для бросания снарядов магнитную силу электрического тока. Имеются обстоятельные теоретические расчеты и небольшие модели таких магнитно-фугальных орудий, разрешающих этот вопрос различными методами. Теоретически предвидится возможность получать при этом столь большие начальные скорости, при которых снаряды можно будет бросать на сотни километров, и притом без пламени выстрела и без шума. Однако, практическое осуществление подобных орудий, несомненно, должно встретить еще немало затруднений, из которых как на крупнейшее приходится указать на необходимость наличия для питания таких орудий электрическим током чрезвычайно сильных электрических станций, мощность которых подсчитывается в десятки тысяч лошадиных сил. Наконец, мировая война заставила обратить внимание на возможное уничтожение пламени и звука при выстреле, так как вспышки выстрелов обнаруживают скрытые батареи, а звук их выстрелов позволяет определить их местонахождение помощью особых звукометрических приборов даже в том случае, когда даже и вспышек выстрелов не видно. Для устранения пламени существует несколько способов изготовления беспламенных порохов, устранение же звука в некоторых орудиях, не требующих больших начальных скоростей и неизбежно связанных с ними больших давлений, может быть достигнуто применением сжатого воздуха. Такие пневматические орудия применялись в минувшую мировую войну для стрельбы на небольшие расстояния (минометы).

Фиг. 7. Патрон легкой войсковой пушки. 1 – снаряд, 8 – трубка, 13 – гильза, 14 – боевой заряд ленточного бездымного пороха, 15 – капсюльная втулка, 16 – папковый обтюратор.

У нас принят бездымный пироксилиновый порох и только для некоторых орудий, приобретенных во время мировой войны за границей, применяется нитроглицериновый, принятый в Германии, Англии. Порох заряда, в виде пучка пороховых лент требуемых размеров, заключается в картуз — оболочку — из грубой шелковой ткани (оческов), так как шелк не тлеет, или же помещается в латунную гильзу. Если орудие стреляет всегда постоянным зарядом, то гильза соединяется со снарядом, образуя патрон (фиг. 7); при переменных зарядах снаряд содержится и заряжается отдельно. Так как бездымный порох загорается довольно трудно, то для надежности его воспламенения в картуз, с задней его стороны, вшивается небольшой мешочек с черным порохом, называемый воспламенителем. В гильзах порох воспламеняется помощью ввинчиваемой в дно капсюльной втулки, содержащей капсюль гремучей ртути и воспламенитель. Боек ударника стреляющего приспособления производит удар по капсюлю и производит тем его воспламенение.

Снаряды, которыми стреляют современные артиллерийские орудия, имеют цилиндрическую форму, с заостренной, так называемой, оживальной головной частью, способствующей лучшему прониканию снаряда в толщу атмосферного воздуха на полете и в твердые среды (земля, броня, бетон), по которым ведется стрельба (фиг. 8).

Фиг. 8. Общий вид артиллерийского снаряда.

Очертание контура оживальной части представляет собою часть дуги окружности, но последние исследования законов сопротивления воздуха на тела различного очертания привели к выводам, что дугу, окружности выгоднее заменить дугой полукубической параболы, а цилиндрическую часть задней части снаряда несколько сузить. Общая длина снаряда обычно выражается в калибрах и, в зависимости от целого ряда соображений, бывает от 2 ½  до 6 калибров, а в последнее время, в снарядах с формой «улучшенного проникания», имеющих сильно заостренную головную часть, — и больше.

Для правильного движения снаряда по каналу орудия, вблизи головной части, его цилиндрическая поверхность имеет кольцевое центрующее утолщение, диаметр которого строго соответствует диаметру канала по полям (калибру). В некоторых снарядах прежней конструкции, вместо центрующего утолщения, применяется центрующий поясок из красной меди, укрепляемый в кольцевом желобке, выточенном в теле снаряда. Близ донной части, в таком же кольцевом желобке, укрепляется ведущий поясок из красной меди, диаметр которого равен диаметру канала по нарезам. Давлением пороховых газов ведущий поясок врезается в металл нарезов, образуя выступы, входящие в нарезы, которыми снаряду и придается вращение. Ведущий поясок служит вместе с тем и обтюратором, препятствующим прониканию пороховых газов между стенками канала и снарядом. Красная медь применяется в качестве материала достаточно прочного для того, чтобы выдержать боковое давление нарезов при винтовом движении снаряда в канале, и вместе с тем достаточно мягкого, чтобы в поясок без порчи, могла врезаться, сталь полей нарезов. Дабы центрирование снаряда и врезание ведущего пояска происходило правильно и постепенно, поля нарезной части растачиваются двумя коническими скатами, расположенными так, что при вложенном в орудие снаряда передний скат приходился на месте центрующего утолщения, а задний — впереди ведущего пояска. При таком устройстве, при вдвигании в канал, снаряд постепенно устанавливается центрующим утолщением по полям нарезов и упирается ведущим пояском, по всей окружности заднего конического ската, в начало нарезов, почему при выстреле и врезание в них происходит правильно, одновременно по всей окружности. Корпус снарядов, подвергающихся весьма большим давлениям в канале орудия и ударам при попадании в цель, изготовляется из высоких сортов стали или, в крайнем случае, наилучших сортов чугуна (сталистого, закаленного), что, впрочем, вызывается больше соображениями экономического характера. В особенности высокие требования приходится предъявлять снарядам, назначаемым для пробивания брони судов или для помещения большого количества взрывчатого вещества; последнее требование неизбежно приводит к необходимости изготовлять их с тонкими стенками. Кроме высокого сорта материала, идущего на изготовление снарядов, для достижения наилучших качеств требуется искусная термическая обработка их, зачастую выполняемая с большими затруднениями и составляющая секрет изготовляющих снаряды заводов.

Внутренняя конструкция снарядов различна и зависит от их назначения. Для поражения живых целей требуется снаряд, дающий большое количество поражающих частиц хотя бы и небольшого размера и веса, но обладающих убойной силой, достигаемой достаточной скоростью полета; для действия по земляным и бетонным сооружениям необходимо перенести к цели большее количество сильно взрывчатого вещества, в достаточно прочном снаряде, который мог бы углубиться в толщу закрытия и, разорвавшись, газами выбросить возможно большее количество материала; для действия по прочной судовой броне необходим весьма прочный снаряд, могущий ее пробить и взорваться внутри судна; кроме того, задачи, предъявляемые артиллерии, требуют снарядов осветительных, зажигательных, химических, т. е. наполненных отравляющими веществами, агитационных, разбрасывающих при разрыве прокламации.

Фиг. 9. Бризантная шрапнель в разрезе. Имеет головку, снаряженную дробящим ее при разрыве веществом.

Отвечая этим задачам, современные снаряды имеют следующее устройство. Для поражения живых открытых целей применяется шрапнель (фиг. 9), состоящая из стального стакана, у дна которого, под перегородкой (диафрагмой) помещается небольшой разрывной заряд из селитро-угольного пороха, а остальная часть заполняется сферическими пулями, из сплава свинца с сурьмой. Промежутки между пулями, во избежание их передвижения при выстреле и в полете, заливаются канифолью и дымородным составом, дающим при разрыве облако дыма, необходимого для наблюдения места разрыва. По оси шрапнели устанавливается центральная трубка, наполняемая также порохом или пороховыми столбиками, через посредство которой от головной части к донному заряду шрапнели может быть передан огонь. Стакан шрапнели закрывается слабо прикрепленной к нему головкой (крышкой), в центральное очко которой ввинчивается дистанционная трубка, назначаемая для воспламенения пороха в центральной трубке. Дистанционная трубка устроена так, что заключенная в ней полоска порохового состава загорается в момент выстрела, горит во время полета снаряда и сообщает огонь в центральную трубку в тот момент, когда шрапнель находится вблизи перед целью. Действием разрывного заряда головка шрапнели отрывается, и пули выбрасываются в виде конусообразного пучка, так как кроме той поступательной скорости, которую они имели в момент разрыва шрапнели, и той прибавки ее, которую они получают от разрывного заряда, центробежная сила вращения заставляет их разлетаться в стороны (фиг. 10).

Фиг. 10. Вид снопа пуль шрапнели. D—дистанция; W—окончательная скорость; Θ — угол разлета пуль: φ — угол  падения. В уменьшенном масштабе показана вся поражаемая площадь. На протяжении заштрихованной части не меньше ½  пуль обладают убойностью (достаточной скоростью полета).

Пучок пуль поражает цели на протяжении значительной площади, ширина и глубина которой зависят от скорости пуль, от угла разлета их и от угла, под которым центральная ось пучка встречается с местностью, а также от высоты, на которой разорвалась шрапнель над землей. Чем больше скорость пуль, зависящая, прежде всего, от окончательной скорости шрапнели в момент разрыва, чем меньше угол встречи средней оси пучка с местностью, тем больше и глубина поражаемой площади. Шрапнель полевой 76-мм  пушки поражает площадь, размеры которой изменяются с дистанцией, доходя до 400 м в глубину и до 30 м по ширине. По мере полета пули теряют свою скорость, а вместе с ней и убойность, почему практически глубину поражения рассчитывают, исходя из условия, чтобы не меньше половины пуль еще сохраняли свою убойность. Для 76-мм  пушки такая глубина достигает 250—300 м. По открытым живым целям действие шрапнели чрезвычайно губительно: несколько правильно направленных выстрелов косят целый полк. В шрапнели воскресла прежняя картечь, состоявшая из жестянки, наполненной пулями, которые при выстреле разлетались смертоносным пучком непосредственно из дула орудия. Но дальность действия картечи была весьма незначительна (не больше 400 м), почему она была сильна только при гладкоствольных недальнобойных орудиях, при слабом ружейном огне, когда атаки велись густыми колоннами, представлявшими обильную жатву для картечи. В современной шрапнели, представляющей собой как бы небольшое орудие, переносимое выстрелом на большое расстояние к противнику, выстрел картечью происходит на любой дистанции, доступной для данного орудия. Шрапнель применяется для стрельбы из орудий до 6-дм  калибра включительно, причем в этих орудиях дальность шрапнельного огня достигает 10 км. Будучи весьма сильным снарядом для действия по открытому живому противнику, шрапнель совершенно бессильна против такого же противника, закрывшегося за непроницаемым для пуль закрытием, хотя бы и весьма малой прочности (бруствер окопа, дерево, стенка, даже ранец), действие ее также значительно ослабевает при уменьшении уязвимой поверхности цели, т. е. если противник присядет, приляжет. Попытки поражения закрытого спереди (окопами) противника шрапнелью, бросаемой под большим углом к местности, не дали хороших результатов, так как при этом глубина поражения значительно меньше, почему требуется очень точно пристреляться и затратить большое количество шрапнелей; убойность пуль слабее, так как стрельбу под большими углами падения можно вести только при условии, если снаряду сообщается небольшая начальная скорость. Ввиду этого повсюду отказываются от поражения закрытого противника шрапнелью, сохраняя ее для орудий, стреляющих малыми начальными скоростями только для самообороны, при стрельбе на малые дистанции, когда и при малых начальных скоростях угол встречи с местностью получается достаточно малым. Дистанционная трубка (фиг. 11) шрапнели устраивается так, чтобы и в том случае, если трубка не успеет догореть во время полета, шрапнель разорвалась после удара о землю, почему трубка и называется трубкой двойного действия. При ударе о землю шрапнель рвется после рикошета, причем пучок пуль направляется кверху, и они падают, потеряв свою убойную силу; поэтому действие шрапнели с удара весьма слабо.

Фиг. 11. Дистанционная трубка (разрез) В — головка стебля; С — тарелка; Д — хвост стебля; S — жало; Q — дистанционный ударник с капсюлем; Р — разрезное предохранительное кольцо, через которое ударник проскакивает при выстреле, но удерживающее его до выстрела; Е и F — дистанционные кольца. Вспышка капсюля Q зажигает пороховой состав верхнего неподвижного кольца, от которого передается нижнему, подвижному, и затем от него пороху, помещенному в петарде Z. Поворачивая нижнее кольцо, можно установить его на время горения, соответствующее времени полета снаряда на желаемую дистанцию. N — зажимное кольцо, заклинивающееся при выстреле. Y — ударный ударник, Д — разгибатель, Е—предохранитель с лапками Е'.

Для действия по мертвым целям — укреплениям, зданиям, проволочным сетям и т. п. назначаются фугасные снаряды, наполняемые возможно большим количеством сильно взрывчатого вещества (фиг. 12). Подобного рода сильно взрывчатых веществ, называемых дробящими или бризантными веществами, весьма много, — например, пироксилин, нитроглицерин, динамит и т. п., — но не все из них пригодны для снаряжения артиллерийских снарядов по своим физическим и химическим качествам, а главным образом по своей опасности в обращении при выстреле. Дробящие вещества отличаются от метательных взрывчатых веществ, к которым принадлежит порох, тем, что, при соблюдении некоторых условий взрыва, сгорают почти мгновенно, почему образующиеся при взрыве газы, обладая весьма высокой температурой и занимая первоначально весьма малый объем, оказывают огромное давление на все окружающее. Вот почему взрыв подобного вещества хотя бы и положенного без всякого прикрытия, дробит даже такие прочные предметы, как, например, стальной рельс. Подобный мгновенный  взрыв называется детонацией. Для артиллерийской техники пригодны такие дробящие вещества, которые, будучи возможно более безопасными в обращении, давали бы наиболее сильный эффект детонации. Наилучшим в этом отношении ныне повсюду считается тринитротолуол, носящий техническое наименование тротила (морской тол), получаемый путем обработки толуола смесью азотной и серной кислот. Самый толуол составляет продукт отгонки каменного угля, получаемый при его коксовании. Для снаряжения тротил, представляющий собой воскообразное вещество, плавится в котлах и заливается в снаряды. Он горит с небольшой энергией, но, будучи взорван помощью гремучей ртути или посредством взрыва более чувствительного к детонации взрывчатого вещества тетрила, дает сильную детонацию. Мировое производство толуола было слишком недостаточно для удовлетворения потребностей минувшей войны, почему обе воюющие стороны принуждены были в широкой мере применять для снаряжения снарядов менее совершенные дробящие вещества, к каковым надо отнести меленит, экразит, шедит, амонал, шнейдерит, смеси с аммиачной селитрой и т. п. Для помещения возможно большего количества дробящего вещества фугасные снаряды делаются большой длины и имеют тонкие стенки, которые при взрыве разрываются на весьма мелкие осколки, разлетающиеся с огромной скоростью. В этом отношении они пригодны и для поражения живых целей, однако это поражение, весьма сильное вблизи места разрыва, быстро падает по мере удаления от него, так как мелкие и имеющие неправильную форму осколки быстро теряют свою скорость. Ввиду этого для поражения войск и таких целей, как аэропланы, применяются снаряды с толстыми стенками и небольшим разрывным зарядом, рвущиеся на меньшее число более крупных осколков, лучше сохраняющих свою скорость. Подобные снаряды называются бризантными. И фугасные, и бризантные снаряды могут быть разорваны как при падении на землю, так и на полете. Так как осколки их разлетаются во все стороны, то ими можно наносить поражение даже с тыла, если разрыв последует за спиной противника или над его головой. Однако, поражение это слабое, так как при небольшом даже  уклонении точки разрыва от наивыгоднейшего положения относительно цели, осколки пролетают мимо или действуют слабо.

Фиг. 12. 13.

Для действия по толстой броне судов применяются толстостенные бронебойные снаряды (фиг. 13), изготовляемые из закаленной стали. Действие этих снарядов улучшается, если на их оживальную голову надевается наконечник из мягкой стали, имеющий также оживальное очертание, но притупленный с передней стороны плоским срезом. Так как такая форма наконечника увеличивала бы сопротивление воздуха на полете, то на него сверху надевается второй наконечник с тонкими стенками и острой головой, легко сминающийся при ударе в броню. Существует несколько разновидностей снарядов смешанного типа, обладающих теми или другими из указанных выше качеств в большей или меньшей степени. Фугасные, бризантные, бронебойные снаряды и снаряды смешанного назначения называются бомбами, если вес их превышает 1 пуд, и гранатами при весе до 1 пуда. Зажигательные снаряды изготовляются в виде шрапнели, с пулями из горючего состава, впивающимися при разрыве в обстреливаемый предмет и производящими пожар. Осветительные выбрасывают при разрыве звездки, горящие ярким пламенем, поддерживаемые в воздухе продолжительное время помощью скрепленных с ними парашютов. Химические снаряды снаряжаются жидкостями и небольшим разрывным зарядом, взрывом которого снаряд при падении разрывается, а жидкость разбрызгивается в виде мельчайшего тумана или газа, производящего, в зависимости от ее химического состава, кашель, удушье, кровохаркание, слезотечение и даже смертельное отравление. Состав химических веществ, подвергшихся испытаниям для указанного назначения во время мировой войны, чрезвычайно разнообразен. По мере того как против какого-либо из них вырабатывалась мера противоядия, оно заменялось новым, обладающим другими свойствами, почему государства старались удержать состав этих веществ в тайне.

Фиг. 14. Общий вид орудия на колесном лафете. А – тело орудия. В – станок лафета. ББ – люлька в разрезе. Видны спиральные пружины накатника и цилиндр компрессора.

Однако, последнее время с достаточной уверенностью можно ожидать, что практически придется остановиться только на немногих отравляющих веществах. Одним из наиболее сильных по действию химических веществ представляется так называемый иприт, сохраняющий свои отравляющие свойства в течение нескольких дней, производящий при соприкосновении с кожей ожоги. Ввиду этого площадь, обстрелянная ипритовыми снарядами, становится весьма опасной для пребывания на ней войск, (см. XLVI, химическая война, и XLV — II ч., химическая промышленность).

Воспламенение разрывного заряда снарядов производится посредством дистанционной трубки (фиг. 11) (двойного действия) на полете и помощью взрывателя, если снаряд должен рваться при ударе. Принятые в нашей артиллерии дистанционные трубки, изготовляемые из алюминия, состоят из тарели с проходящим в ее центре стеблем, нижним концом которого трубка ввинчивается в головное очко снаряда. На верхний конец стебля надевается плоское кольцо, плотно прилегающее к тарели, снабженное с нижней поверхности желобком, наполненным прессованным медленно горящим пороховым составом. Если зажечь этот состав в момент выстрела, то он будет гореть во время полета снаряда, и, когда горение дойдет до имеющегося на тарели отверстия, огонь через него будет передан внутрь хвостовой части стебля, в которой помещается пороховая петарда. От последней огонь передается внутрь снаряда. Поворачивая кольцо около стебля, можно, по желанию,  изменять длину кольцевого состава, которая должна сгореть от момента воспламенения до момента догорания до отверстия в тарели; а так как кольцевой состав горит  равномерно, то соответственно изменению длины его сгорающей части изменяется и время горения трубки. Перед заряжанием кольцо устанавливается так, чтобы время горения трубки соответствовало времени полета снаряда на требуемую дистанцию, почему трубка и носит название дистанционной. Для удобства установки наружная поверхность кольца снабжается соответствующей шкалой делений, а на боковой грани тарели делается отметка против того места, где в ней сделано отверстие, ведущее к петарде. Воспламенение кольцевого состава производится посредством приспособления, помещенного внутри головной части стебля, состоящего из цилиндрического грузика, подвешенного к стеблю трубки, в дно которого впрессован капсюль из гремучего состава. При выстреле грузик инерцией обрывается и, падая на дно внутренней полости стебля, натыкается капсюлем на укрепленное в этом дне жало. Через просверленные в стенках стебля каналы огонь передается кольцевому составу. Кольцо удерживается на тарели гайкой, навинчиваемой на верхний конец стебля, имеющей, вместе с кольцом и тарелью, оживальное очертание. При описанном устройстве трубки снаряд может быть разорван в любой момент его полета: тотчас по вылете из дула, высоко в небе и на самой дальней дистанции, досягаемой для данного орудия. Дистанционные трубки называются по наибольшему времени их горения, которое в некоторых образцах достигает минуты. При большом времени горения, одного кольца недостаточно, почему трубки устраиваются с несколькими кольцами, накладываемыми друг на друга, причем огонь из одного кольцевого состава переходит к последующему. За границей применяются трубки, в которых пороховой состав заключен в свинцовую кишку, впрессованную в винтовой желобок, вьющийся по наружной поверхности трубки. Для установки желобок прокалывается на требуемом расстоянии от конца его горения особым прибором, и во время выстрела пороховой состав зажигается через прокол непосредственно пламенем заряда. Трубки этой системы требуют специального прибора для прокола, (тогда как дистанционное кольцо устанавливается рукой) и, будучи проколоты для какой-либо дистанции, непригодны для стрельбы на большие. Недостаточная стойкость дистанционного порохового состава, портящегося при хранении, и большие времена полета снарядов при стрельбе на большие дистанции, требующие устройства слишком сложных многоярусных трубок, давно побудили к попыткам замены горения порохового состава действием часового механизма, который пускался бы в ход при выстреле, а по истечении желаемого времени воспламенял бы разрывной заряд снаряда. Созданные образцы подобных механических трубок пока не получили широкого распространения. В хвостовой части стебля, кроме петарды, помещается приспособление, для разрыва снаряда при ударе, если бы почему-либо он не был разорван на полете. Принцип устройства этого приспособления, одинаковый с принципом устройства специальных ударных трубок и взрывателей, состоит в том, что помещенный в трубке тяжелый цилиндрический ударник, продолжая после удара снаряда движение по инерции, натыкается жалом на укрепленный в трубке капсюль. До выстрела такое движение ударника невыполнимо, так как между ним и капсюлем помещается особое приспособление, препятствующее этому движению, но оседающее на ударник при выстреле вследствие инерции или освобождающее ударник под влиянием центробежной силы при вращении снаряда. Таким образом, до выстрела трубка или взрыватель вполне безопасны в обращении.

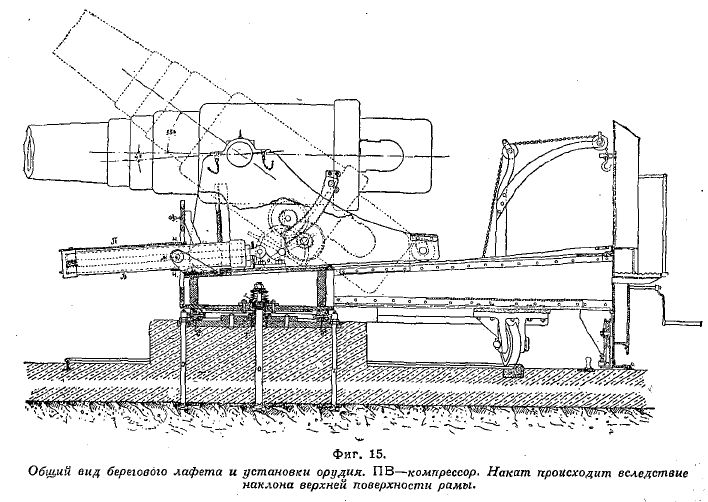

Фиг. 15. Общий вид берегового лафета и установки орудия. ПВ – компрессор. Накат происходит вследствие наклона верхней поверхности рамы.

Чтобы произвести детонацию дробящего вещества, которым заполнена внутренняя полость снаряда, по большей части взрыва одного капсюля гремучей ртути в трубке недостаточно; необходимо достигнуть детонации в небольшой части другого, более активного в этом отношении вещества, которое уже заставит детонировать и более инертную массу всего заряда. В противном случае получится неполный взрыв, происходящий в более длительный промежуток времени, почему и эффект его получится значительно слабее. Для получения надежной детонации снаряды подобного рода снабжаются детонаторами, представляющими собой металлическую трубку, наполненную более активным веществом. В нее то и помещается взрыватель. По конструкции применяемые в артиллерии взрыватели весьма разнообразны. Это разнообразие вызывается теми требованиями, какие предъявляются снаряду в отношении момента и характера разрыва, согласно его назначения. Так, большая часть снарядов снабжается головными взрывателями, тогда как снаряды, назначаемые для пробивания прочных преград, требуют донных; в ином случае требуется мгновенный разрыв снаряда, хотя бы при слабом прикосновении его к таким нежным преградам, как оболочка аэростата в другом, наоборот, требуется, чтобы взрыватель подействовал с замедлением даже в том случае, когда он страшным ударом углубляется в толщу брони, бетона, земли. Есть комбинированные типы, функционирующие, по желанию, тем или другим порядком, путем соответствующей установки их частей перед заряжанием; наконец, применяются сложные образцы трубок, могущих разорвать снаряд, по желанию, на полете или после удара, мгновенно или с замедлением, простым взрывом или детонацией. Опыт войны не оправдал широкого применения подобных сложных трубок.

Для стрельбы, а если нужно, и для перевозки, орудие накладывается на лафет (фиг. 14). Основную часть всякого лафета составляют две станины, изготовляемые обыкновенно из толстой листовой стали, скрепляемые между собой поперечными листами и болтами. Для больших орудий станины делаются двойными, коробчатыми. Орудие закрепляется на лафете в передней его, лобовой, части в гнездах, в которые оно накладывается составляющими с ним одно целое двумя поперечными цапфами; сверху цапфы закрепляются наметками. В колесных лафетах, внизу лобовой части, укрепляется ось, на концы которой надеваются колеса. Задней, хоботовой, частью колесные лафеты опираются на землю или на специально настилаемую деревянную платформу, почему в общем колесный лафет имеет три точки опоры. Лафеты больших орудий, действующих с постоянных мест расположения, имеют вид трапеции, опирающейся нижней своей линией на специально устроенную металлическую раму, которая крепится к тумбе, прочно укрепленной в бетонном основании (фиг. 15). Повороты в стороны таких установок производятся поворотами всей рамы около тумбы. Орудия малых калибров, действующих с постоянных мест расположения, или орудия, ведущие огонь под большими углами возвышения и горизонтального обстрела, крепятся непосредственно к тумбе. Давление пороховых газов на дно канала орудия, развивающееся при выстреле, неизбежно заставляет орудие, а вместе с ним и лафет, двигаться в сторону, противоположную движению снаряда. Это явление отката весьма замедляло стрельбу при колесных лафетах, так как после каждого выстрела орудие приходилось накатывать на прежнее место;  при ограниченном же месте расположения орудий, например, на судах или в крепостях, большая величина отката к тому же вовсе недопустима. Ввиду этого уже с давних пор, сначала для орудий крупного калибра, а ныне и для всяких, в конструкцию лафета вводится специальное приспособление, помощью которого значительная часть энергии отката поглощается и рассеивается безвозвратно в пространство, отчего величина отката орудия получается весьма незначительной; теми же приспособлениями откатившееся орудие, после отката, автоматически ставится на место. Самый лафет при этом остается на месте. Достигается это тем, что орудие накладывается на лафет не непосредственно, а скрепляется с так называемой люлькой, которая уже своими цапфами скрепляется с лафетом. Орудие может двигаться вдоль люльки. Внутри люльки помещаются один или несколько цилиндров, наполненных довольно густым нефтяным маслом или смесью воды с глицерином, в которых двигаются поршни со штоками. Цилиндры скрепляются с орудием, а штоки с люлькой, почему при откате орудие стягивает цилиндры с поршней и, через отверстия, которыми снабжаются поршни, масло, под большим давлением, протекает с одной стороны поршня на другую. Кинетическая энергия струй масла, разбивающихся затем о стенки и дно цилиндра, обращается в теплоту.

Фиг. 16. Панорамное прицельное приспособление. Луч, попадая на призму А, направляется на призму Б, которая поворачивает изображение и дальше через линзы и призму В — в окуляр, угол поворота измеряется по горизонтальному кольцу, разделенному на 60 частей, и по барабану, сцепленному червяком, при полном обороте которого верхняя часть поворачивается на 1/60 доли окружности. Барабан червяка разделен на 100 частей (1/6000 окружности). Верхний барабанчик назначается для измерения наклона призмы А.

Кроме того, при прохождении масла через узкие отверстия развивается большое трение. От этих двух причин масло нагревается, поглощая, таким образом, механическую энергию отката; а затем теплота нагретого масла излучается в пространство. Такого рода гидравлический тормоз называется компрессором. Одновременно с откатом по люльке, орудие сжимает помещенные в ней пружины или заключенный в особые резервуары воздух.  Когда откат закончился, пружины или воздух начинают принимать свое первоначальное состояние и побуждают орудие двигаться на прежнее место. При этом масло в цилиндрах компрессора вновь переходит через отверстия поршней в прежнюю часть цилиндров и своим трением регулирует скорость наката, отчего он получается плавным. Этого рода приспособление называется накатником. Детали устройства компрессоров и накатников сложны, что обгоняется сложностью самого явления отката, необходимостью поглотить огромную его энергию на возможно меньшем протяжении отката. В этом отношении современная техника достигла такого совершенства, что в большинстве орудийных систем длина отката немногим превосходит один метр, не исключая и орудий самого крупного калибра.

Для защиты прислуги, работающей при орудии, от пуль и осколков противника лафеты снабжаются стальными щитами или даже устанавливаются в броневые башни; применяются скрывающиеся лафеты, устроенные так, что после выстрела орудие скрывается за бруствер, из-за которого вновь появляется только на короткое время, чтобы произвести новый выстрел.

Для прицеливания и наводки орудие и лафет снабжаются специальными приспособлениями. В огромном большинстве случаев применяется так называемая раздельная наводка, при которой одними приспособлениями орудию придается требуемое направление на цель в горизонтальной плоскости, а другими придается определенный угол в вертикальной плоскости, соответствующий дальности полета на требуемую дистанцию. Для выполнения горизонтальной наводки тем или другим способом измеряется угол между направлениями на цель и на какую-либо избранную точку наводки, расположенную хотя бы в стороне или даже сзади орудия. Этот угол откладывается на угломерном приборе, прикрепленном к орудию так, что один из диаметров угломерного круга параллелен оси орудия, а подвижная часть угломера, вращающаяся около его центра, может быть поставлена к этому диаметру под любым углом. Эта подвижная часть обыкновенно снабжается оптическим приспособлением, с перекрестием в поле зрения, которое без труда можно направить на точку наводки. Если на угломерном приборе установить подвижную часть под таким же углом к основному диаметру, какой получен промером между направлениями на цель и на избранную точку наводки, и навести перекрестие в эту точку, то ось орудия, очевидно, окажется направленной в цель (см. стрельба). Современные угломерные приспособления имеют весьма совершенное устройство, представляя собой зачастую сложный оптический аппарат, помощью которого при постепенном вращении подвижной части можно последовательно видеть всю панораму, открывающуюся с точки расположения орудия; поэтому подобные приспособления и называются панорамными или, для краткости, панорамой (фиг. 16). При повороте подвижной части панорамы на ней отсчитывается и угол поворота с точностью до 1/6000 части окружности. Такая мера углов принята в артиллерии вследствие того, что поворот орудия на 1/6000 долю окружности переносит место падения снарядов почти точно на 1/1000 дистанции (2πR:6000 ≈ 6,281 R : 6000 = почти 1/1000, где R разно радиусу окружности, описанной данной дистанцией). Это облегчает многие расчеты углов, которые приходится производить при стрельбе. Крупные орудия, имеющие постоянную установку, вращающуюся около тумбы, — например, судовые, береговые, крепостные, — часто направляются в цель по дугам, прикрепленным к их платформам, на которых нанесены соответствующие деления.

Фиг. 17. Дуговой прицел: а — стебель прицела, двигающийся в пазах дугообразной коробки, составляющей одно целое с кронштейном, прикрепленным к орудию; в — маховичок, вращением которого прицел передвигается в пазах коробки; с — маховичок, вращением которого уровень передвигается по дугообразному пазу прицела.

Вертикальная наводка (фиг. 17) выполняется при помощи уровня, устанавливаемого в такое положение относительно оси орудия, при котором, при приведении пузырька уровня на середину, ось орудия получила бы положение под требуемым углом к горизонту (фиг. 18). Для этого уровень скрепляется или с дуговым прицелом, имеющим общий центр дуги с центром вращения орудия на цапфах и выдвигаемым на требуемый угол, или к барабану, который можно установить под желаемым углом к оси орудия.  Прицелы крупных орудий, в особенности стреляющих по подвижным целям на море или в воздухе, имеют весьма сложное устройство, дающее возможность принимать во внимание все элементы движения цели и  упреждать ее выстрелами, учитывая ее передвижение за время полета снаряда.

Фиг. 18. Схема вертикальной наводки. В верхнем положении прицел bd на ноле и трубка уровня о горизонтальна. В нижнем положении прицел bd выдвинут, уровень о наклонен к горизонту под углом ф, равным углу прицеливания, который составляет линия прицеливания с осью орудия. При опускании в казенной части орудия до установки пузырька уровня на середину ось орудия будет поставлена под углом ф к горизонту.

Горизонтальное направление на цель придается поворотом всей системы, а для более точной наводки многие лафеты снабжаются, кроме того, приспособлениями, помощью которых орудию можно придавать небольшие отклонения в стороны от оси симметрии лафета. Для придания вертикальных углов к орудию прикрепляется винт, а к лафету — гайка, вращая которую можно опускать или подымать казенную часть орудия или и орудию, крепятся зубчатые дуги, а к лафету – сцепленное с ними зубчатое колесо, вращением которого можно поворачивать и самое орудие. В некоторых системах вертикальная наводка расчленена на две операции (фиг. 19).

Фиг. 19. Схема независимой прицельной линии. Из чертежей А и Б видно, что при угле местности ноль угол прицеливания придается перемещением орудия относительно «люльки подъемного механизма», на которой укреплен прицел. Это выполняется правым наводчиком (не глядя на цель). Линия прицеливания направляется в цель левым наводчиком. Если же угол местности не ноль (черт. В и Г), то он придается орудию его перемещением совместно с люлькой подъемного механизма относительно лафета. Это выполняется левым наводчиком, а правый, «независимо» от него, придает орудию требуемые углы прицеливания.



Кроме той люльки, с которой непосредственно связано орудие, в них имеется еще вторая люлька, вращающаяся около того же центра, что и первая, и связанная с ней подъемным механизмом; между второй люлькой и остовом лафета помещается второй подъемный механизм. Для наводки назначаются два наводчика, располагаемые с двух сторон орудия и работающие каждый своим подъемным механизмом, независимо друг от друга. Говоря вообще, вертикальный угол, под которым должно быть направлено орудие, слагается из двух углов: угла между горизонтом и направлением на цель, называемого углом местности, и угла, который надо придать орудию относительно направления на цель, дабы снаряд полетел на требуемую дальность, и называемого углом прицеливания (см. стрельба). Угол местности придается вторым подъемным механизмом, которым вторая люлька устанавливается в требуемое   положение. Очевидно, что при стрельбе по одной и той же цели подобную наводку придется выполнить только один раз, а при дальнейшей стрельбе только слегка исправлять ее, так   как при безоткатном лафете она будет сбиваться от выстрелов весьма немного. Этим всецело и занять один наводчик. Другим  подъемным механизмом орудию придается угол   прицеливания относительно второй люльки. Этот угол зависит исключительно от дистанции, на которую желают стрелять, но не зависит от угла местности, и потому другой наводчик может его устанавливать, согласно командам, независимо от первого наводчика и даже не глядя вовсе на цель, так как направление орудию уже дано. Такое устройство, называемое независимой линией прицеливания, весьма ускоряет наводку, составляя неотъемлемую часть конструкции наиболее совершенных скорострельных систем.

Орудия, придаваемые полевым войскам, должны обладать соответствующей подвижностью, дабы следовать с ними повсюду по дорогам и даже без дорог. Для этой цели эти орудия приспосабливаются для перевозки путем сцепления их с двухколесными передками, запрягаемыми обычно лошадьми. Подобным же образом перевозятся и боевые припасы к орудию (снаряды и заряды), в особых зарядных ящиках, повсюду следующих за орудиями и имеющих также вид четырехколесной повозки, задний ход которой может быть отцеплен и оставлен на позиции рядом с орудием. Для действия в гористой местности или вообще в местности, недоступной для колесного движения, применяется вьючная (горная) артиллерия, сконструированная так, что она может разбираться на отдельные части и перевозиться на вьюках. Применение лошадей для передвижения артиллерийских орудий и зарядных ящиков в последнее время все больше и больше начинает вытесняться применением механической (автомобильной) тяги. Среди многих преимуществ последней надо в особенности отметить возможность достижения гораздо больших скоростей движения и перевозки более тяжелых орудий, в особенности при применении двигателей так называемого гусеничного типа, в которых колеса катятся не по местности, а по бесконечному полотну из стальных звеньев, которое автомобиль все время как бы расстилает по пути своего движения. Кроме передвижения путем запряжки автомобиля в орудие, вместо запряжки лошадей, в настоящее время имеется немало разработанных типов самоходных орудий, представляющих собой автомобили, на которых непосредственно устанавливается орудие. Несомненно, что в будущем автомобиль будет иметь в артиллерии крупное значение как средство ее передвижения. К разновидностям такой артиллерии надо отнести броневые автомобили, вооружаемые пулеметами или небольшими орудиями, и танки (см.) — имеющие аналогичное вооружение. Обширный период позиционной войны, во время которой обеим сторонам пришлось бороться с весьма мощными укреплениями, вызвал потребность в применении весьма крупных орудий, для перевозки которых пришлось пользоваться железнодорожной тягой, прокладывая иногда к позициям специальные рельсовые пути узкой или нормальной колеи. Это обстоятельство дало повод к развитию специальной железнодорожной артиллерии, к разновидностям которой надо отнести бронированные поезда, состоящие из бронированного локомотива и одной-двух бронированных платформ, вооруженных орудиями. Железнодорожная артиллерия, а в особенности бронированные поезда, в большинстве систем могут действовать непосредственно с тех транспортеров  на которых они перевозятся; для некоторых приходится устанавливать на позициях специальные основания. Появление воздушного противника создало необходимость в применении специальных зенитных орудий, обладающих большим вертикальным и горизонтальным обстрелом и большой скоростью стрельбы. Наука и техника пока еще не сказали в этом отношении последнего слова, которым этот труднейший вил стрельбы разрешался бы вполне удовлетворительно. Траншейная война вызвала необходимость в траншейной артиллерии ближнего боя — бомбометах и минометах —  обладающих малым весом, легко переносимых и устанавливаемых в окопах. Чрезвычайная необходимость поддержки артиллерии во все периоды боя, а в особенности в момент штурма, когда нормальная артиллерия, стоящая в тылу штурмующей пехоты, не может оказать этой поддержки вследствие многих причин, главным образом вследствие невозможности стрелять без риска поражения своих, вызвала необходимость в снабжении пехоты тесно с ней связанной стрелковой (пехотной, батальонной) артиллерией в виде весьма легких подвижных орудий, хотя бы и слабых по могуществу, однако достаточных по силе огня для действия по близким целям (главным образом, по пулеметам).

Для выполнения стрельбы и других боевых действий артиллерия снабжается различным вспомогательным имуществом, называется, в общем, артиллерийской принадлежностью. К таковой можно отнести: бинокли, стерео-трубы, перископы, угломеры-трансформаторы, буссоли, дальномеры, полевые телефоны, принадлежность для заряжания и производства выстрела. Кроме того, части артиллерии снабжаются различным инструментом. Бинокли в артиллерии применяются призматические, обладающие наилучшими качествами, с увеличением от 6 до 12. Стерео-трубы состоят из двух скрепленных на шарнире призматических труб, с увеличением в 10, в 20 раз, устанавливаемых на треноге. Перископы — оптические приборы, позволяющие производить наблюдение из-за закрытия. Угломеры-трансформаторы назначаются для направления огня батарей с удаленного от них наблюдательного пункта; эти приборы определяют части треугольника — батарея, цель, наблюдательный пункт (см. стрельба) — и в том числе угол, определяющий направление, которое надо придать орудиям по отношению к линии — батарея — наблюдательный пункт. В береговой артиллерии подобного же рода приборы называются шворневыми приборами. Буссоли назначаются для направления орудий под желаемым углом к магнитному меридиану. Многочисленного вида дальномеры позволяют, по одной промеренной стороне треугольника, называемой базой, и двум прилежащим к ней измеренным углам, определить любую из остальных сторон, составляющих расстояние до цели. Точность измерения дальномеров тем больше, чем больше относительная величина базы и точность измерения углов. Различают дальномеры с базой в приборе, с базой на местности, горизонтально-базные, вертикально-базные. Принадлежность для заряжания применяется в орудиях большого калибра, в которых снаряд и заряд имеют большой вес, и состоят из кокора — особого рода ящика, в который укладывается снаряд и заряд при подноске к орудию, и подъемных средств. Все действия при орудиях небольших калибров выполняются вручную; в крупных орудиях, от которых требуется возможно более скорая стрельба, — например, судовых, береговых, — все действия выполняются электрическими или гидравлическими двигателями.

Литература весьма обширна, но после мировой войны в значительной мере устарела. Новые идеи можно почерпнуть в многочисленной периодической печати, в том числе в русских изданиях: «Война и Техника», «Война и Мир» (берлинское издание). Вилус, «История материальной части артиллерии», 1937; Вилус и Маркевич, «Курс Артиллерии», 1907; Александер, «Курс Артиллерии». 1927 г. ВНО Военной Академии «Артиллерия и ее боевая работа». 1926 г. General Heer, «L’artilleriе се qu’ elle а été, се qu’ elle doit être (русский пер.) 1924; Гаскуэн. «Эволюция артиллерии во время мировой войны» 1921; Rimailho «Artill. de campagne». 1924; (русское извлечение) J. Campana, «Les progrés de l’artillerie» 1923; (русское извлеч.); Schwarts, «Technick im Weltkriege». 1920; Маниковский, «Боевое снабжение русской армии в 1914—17 г.г.»  1921-23.

Е. Смысловский.
